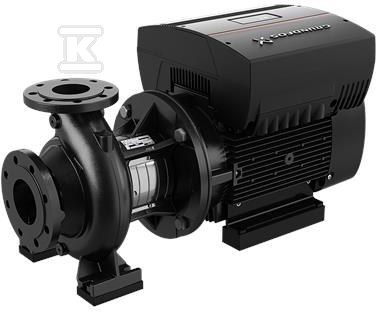

Pompa typu NBE 80-315/280 AASF2AESBQQENWA, odśrodkowa, jednostopniowa 98976087

Uniwersalna pompa odśrodkowa z napędem o zmiennej prędkości

Pompa z serii NBE to jednostopniowa pompa odśrodkowa ze spiralnym korpusem, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Rozwiązanie przeznaczone jest do niezawodnego i ekonomicznego zasilania w różnych instalacjach przemysłowych i instalacyjnych. Dzięki konstrukcji back-pull-out silnik, podstawa silnika i wirnik mogą być wyjęte bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet większych jednostek przy użyciu dźwigu.

Konstrukcja i zgodność normatywna

Korpus i króćce wykonane są zgodnie z wymaganiami ISO 5199. Kołnierze ssawny i tłoczny odpowiadają normie EN 1092-2, a wymiary i osiągi nominalne są zgodne z EN 733 dla 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, a wirniki są hydraulicznie odciążone. W standardzie dostępny jest mechaniczny uszczelniacz BQQE, z opcją wykonania na glikol.

Napęd, zakres pracy i parametry eksploatacyjne

Seria NBE jest wyposażona w silnik o zmiennej prędkości z wbudowanym przemiennikiem częstotliwości. Silnik czterobiegunowy pracuje z prędkością ok. 1450 obr./min. Zasilanie 3 x 380-480 V 50/60 Hz. Klasa sprawności IE5 do 7,5 kW, od 11 kW klasa IE3. W wersji o stałej prędkości stosowane są silniki trójfazowe IP 55, klasa F, klasa sprawności IE3.

Zakres pracy rodziny obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Temperatura czynnika w wykonaniu standardowym / glikolowym wynosi od -25 °C do +120 °C. Pompy mogą być dostarczane z silnikiem MGE ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą Grundfos CUE.

• spiralny korpus z osiowym ssaniem i promieniowym tłoczeniem
• konstrukcja back-pull-out ułatwiająca serwis bez rozbierania rurociągów
• statyczne wyważenie ISO 1940-1 klasa 6,3
• wirnik hydraulicznie odciążony

Zastosowania i kompatybilność instalacyjna

Pompa sprawdza się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos. Kołnierze i wymiary pozwalają na bezpośrednie połączenie z instalacją zgodnie z EN 1092-2 i EN 733, a oznaczenie PN 16 dla DN do 150 zapewnia pracę przy wyższym ciśnieniu roboczym.
