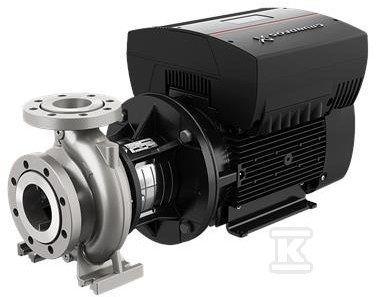

Pompa typu NBE 80-315/305 AAF2KESBQQEOWA, odśrodkowa, jednostopniowa 97708491

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i wodociągowych

Jednostopniowa pompa odśrodkowa z wlotem osiowym i poziomym wałem przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wymagających stabilnego przepływu. Budowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym zapewnia sprawne tłoczenie cieczy w szerokim zakresie warunków pracy. Symbol NBE 80-315/305 AAF2KESBQQEOWA określa szczegółową konfigurację urządzenia, a dokładny dobór parametrów roboczych wymaga weryfikacji w instrukcji producenta lub konsultacji z przedstawicielem.

Konstrukcja i serwisowanie

Konstrukcja back-pull-out w serii NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to szybszy dostęp do części wirujących i możliwość obsługi nawet dużych jednostek przez jedną osobę przy użyciu dźwigu.

• korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem
• wirnik hydraulicznie odciążony, co ogranicza obciążenia osiowe
• statyczne wyważenie zgodnie z ISO 1940-1 klasa 6,3
• mechaniczne uszczelnienie wału o wymiarach zgodnych z EN 12756
• kołnierze ssawny i tłoczny zgodne z EN 1092-2

Dla większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i stabilizację na posadowieniu.

Zastosowania i kompatybilność

Pompy z rodziny NB i NK sprawdzają się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Zakres pracy całej rodziny obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m. Wymiary i osiągi nominalne są zgodne z EN 733 przy ciśnieniu 10 bar, a pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Wersje NBE mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje możliwość regulacji prędkości obrotowej i dopasowania charakterystyki do zmiennego zapotrzebowania instalacji.

Normy i parametry pracy

Urządzenie jest zgodne z ISO 5199 dla pomp odśrodkowych. Parametry geometryczne i wytrzymałościowe korpusu odnoszą się do wymagań EN 733, a wykonanie kołnierzy do EN 1092-2.

• zgodność z ISO 5199
• kołnierze EN 1092-2
• uszczelnienie wału EN 12756
• wyważenie ISO 1940-1 klasa 6,3

Taka kombinacja norm zapewnia przewidywalną współpracę z armaturą i rurociągami stosowanymi w instalacjach przemysłowych i wodociągowych oraz ułatwia integrację z istniejącymi systemami.
