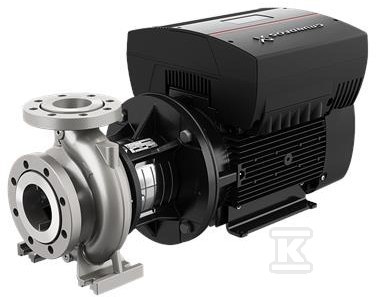

Pompa typu NBE 80-315/305 AAF2LESBQQEOWA, odśrodkowa, jednostopniowa 97708492

Pompa odśrodkowa monoblokowa z wlotem osiowym do ciągłej regulacji

Pompa typu NBE 80-315/305 AAF2LESBQQEOWA to jednostopniowa pompa odśrodkowa z wlotem osiowym, zaprojektowana jako niezawodne i ekonomiczne źródło zasilania w instalacjach przemysłowych, wodociągowych i HVAC. Wykonana zgodnie z ISO 5199, z wymiarami i nominalnymi osiągami wg EN 733, zapewnia konstrukcję back-pull-out, która upraszcza serwis bez demontażu rurociągów. Napęd synchroniczny z magnesami stałymi zintegrowany z przetwornicą częstotliwości i regulatorem PI pozwala na ciągłe dopasowanie prędkości obrotowej do aktualnych wymagań instalacji.

Budowa i serwisowanie back-pull-out

Urządzenie ma korpus spiralny z osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez naruszania obudowy pompy ani rur, co ogranicza czas przestoju przy przeglądzie. Wirniki są hydraulicznie odciążone, a wszystkie elementy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Uszczelnienie wału jest nieodciążone z mieszkiem gumowym i ma wymiary zgodne z DIN EN 12756, co przekłada się na stabilną pracę przy standardowych cieczach.

• demontaż zespołu napędowego bez rozcinania instalacji
• dostęp do wirnika od strony silnika
• wyważenie statyczne klasy 6,3 dla płynnej pracy

Napęd MGE z wbudowaną przetwornicą częstotliwości

Pompa jest połączona sprzęgłem z synchronicznym silnikiem elektrycznym z magnesami stałymi, chłodzonym wentylatorem. W skrzynce zaciskowej silnika umieszczono przetwornicę częstotliwości oraz regulator PI, co umożliwia ciągłą regulację zmiennej prędkości obrotowej. Dzięki temu osiągi pompy są dopasowywane w czasie rzeczywistym do zapotrzebowania, a praca odbywa się przy zmiennym obciążeniu bez dodatkowych urządzeń zewnętrznych. Rozwiązanie jest dostępne w ramach serii NB/NBE z opcją silnika MGE lub zewnętrznej przetwornicy Grundfos CUE.

Zastosowania i zgodność z normami

Seria NB i NK jest stosowana w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Pompy zapewniają w gamie przepływ od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m. Kołnierze ssawny i tłoczny są zgodne z EN 1092, a wymiary nominalne z EN 733 dla 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, a całość jest zgodna z ISO 5199. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos.
