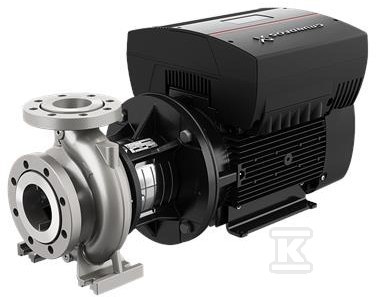

Pompa typu NBE 80-315/305 AAF2NESBQQEOWA, odśrodkowa, jednostopniowa 97773218

Pompa odśrodkowa NBE do zaopatrzenia w wodę, HVAC i przemysłu

Pompa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania instalacjami wodnymi i przemysłowymi. Wykonanie back-pull-out pozwala na demontaż silnika, podstawy silnika i wirnika bez rozłączania korpusu ani rurociągów, co ułatwia serwis nawet dużych jednostek. Wersja z wbudowaną przetwornicą częstotliwości umożliwia płynną regulację prędkości w zakresie 180-2200 obr/min i dopasowanie pracy do aktualnego zapotrzebowania.

Konstrukcja, materiały i wykonanie

Urządzenie ma poziomy wał i jest statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, a wirnik jest hydraulicznie odciążony. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Całość spełnia wymagania ISO 5199 dla pomp przemysłowych.

Korpus hydrauliczny i wirnik wykonano ze stali nierdzewnej EN 1.4408, ASTM CF8M. Wał to stal nierdzewna EN 1.4401, AISI 316. Pierścień zużycia to Graflon. Uszczelnienie to pojedyncze BQQE. Smarowanie łożysk odbywa się smarem, a obudowa z podstawą jest dostępna w wersji z nóżkami. Klasa szczelności IP55 i izolacja klasy F silnika zapewniają stabilną pracę w warunkach przemysłowych.

Zakres pracy i parametry instalacji

Pompa jest przeznaczona do wody o temperaturze od -25 °C do 120 °C, przy temperaturze otoczenia -20 °C do 50 °C. Nominalny przepływ to 123,8 m3/h przy wysokości podnoszenia 28,48 m, przy prędkości wstępnie ustawionej 1447 obr/min i rzeczywistej średnicy wirnika 305 mm, nominalnie 315 mm. Tolerancja krzywej zgodna z ISO9906:2012 3B.

Połączenia rurowe to DN 100 na ssaniu i DN 80 na tłoczeniu, przy normie EN 1092-1 i ciśnieniu nominalnym PN 16. Maksymalne ciśnienie pracy to 16 bar. Silnik o mocy znamionowej P2 15 kW, 4-biegunowy, 50 Hz, 3 x 380-480 V, pobiera 26,7-21,8 A przy cos ? 0,94-0,91. Klasa efektywności IE5, sprawność silnika przy pełnym obciążeniu 93,0 %, minimalny wskaźnik efektywności IE min 0,70. Masa netto 234 kg, masa brutto 266 kg, objętość transportowa 0,951 m3.

Zastosowania i serwis

Typowa praca w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Dzięki wbudowanej przetwornicy częstotliwości pompa dopasowuje się do zmiennego zapotrzebowania bez dodatkowych zaworów dławiących.

Konstrukcja back-pull-out umożliwia serwis przez jedną osobę przy użyciu dźwigu, bez demontażu rurociągów. Dostępne są ramy podstawy producenta. Wymiary i osiągi nominalne są zgodne z EN 733, a pompy z kołnierzami do DN 150 mogą pracować przy 16 bar.
