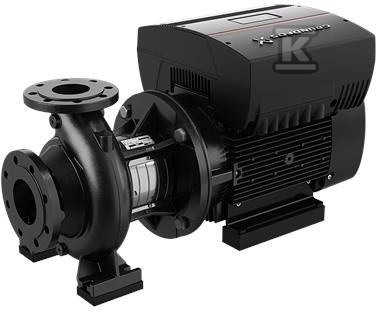

Pompa typu NBE 80-315/305 AASF2AESBQQEOWA, odśrodkowa, jednostopniowa 98976055

Pompa odśrodkowa jednostopniowa z napędem o zmiennej prędkości

Pompa odśrodkowa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Wersja NBE łączy hydraulikę serii NB z silnikiem o zmiennej prędkości wyposażonym w zintegrowaną przetwornicę częstotliwości. Rozwiązanie pozwala na płynną regulację wydajności w zależności od zapotrzebowania instalacji, bez dodatkowych urządzeń sterujących poza pompą. Mechaniczne uszczelnienie wału w wykonaniu BQQE jest standardem dla pracy z cieczami z dodatkiem glikolu, a zakres temperatury roboczej obejmuje od -25 °C do +120 °C w wersji glikolowej.

Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozbierania korpusu ani rurociągów. Serwis można wykonać przy użyciu dźwigu przez jedną osobę, co skraca przestoje w instalacjach przemysłowych i budynkach użyteczności publicznej. Wirniki są hydraulicznie odciążone, a wszystkie elementy wirujące są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3.

Konstrukcja i serwisowanie

Korpus spiralny z osiowym króćcem ssawnym i promieniowym króćcem tłocznym zapewnia stabilną pracę przy zmiennych warunkach hydraulicznych. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2, a wymiary przyłączy do DN 150 włącznie pozwalają na pracę przy ciśnieniu nominalnym PN 16. Wymiary mechanicznego uszczelnienia wału odpowiadają EN 12756, co ułatwia dobór części zamiennych i serwis w terenie.

Usunięcie zespołu napędowego bez demontażu rurociągu ogranicza prace instalacyjne do minimum. W praktyce oznacza to dostęp do wirnika i uszczelnienia od strony silnika, bez konieczności odcinania pompy od instalacji. Rozwiązanie jest szczególnie przydatne w modernizacjach i w obiektach, gdzie dostęp przestrzenny jest ograniczony.

Zakres pracy i napęd

Hydraulika serii NB/NBE obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, w zależności od wielkości obudowy i prędkości obrotowej. Wersja NBE pracuje z silnikiem tetrapolarnym o prędkości ok. 1450 obr/min, zintegrowanym z przetwornicą częstotliwości. Zasilanie 3 x 380-480 V 50/60 Hz, klasa sprawności IE5 do 7,5 kW, a od 11 kW klasa IE3.

Silnik w wersji stałej prędkości NB ma klasę ochrony IP 55, klasę izolacji F i sprawności IE3. Wersja zmiennej prędkości NBE pozwala na utrzymanie zadanej różnicy ciśnień w układzie bez dodatkowych zaworów regulacyjnych. W ofercie dostępne są również wersje z zewnętrzną przetwornicą częstotliwości dla instalacji wymagających centralnego sterowania.

Zastosowania i zgodność z normami

Pompa jest zgodna z ISO 5199 dla pomp ogólnego przeznaczenia. Wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar, przy czym kołnierze do DN 150 są oznaczone PN 16 i dopuszczają ciśnienie robocze 16 bar. Dzięki temu urządzenie sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy w procesach przemysłowych, systemach HVAC oraz w nawadnianiu.

Uniwersalność wynika z szerokiego zakresu hydraulicznego i możliwości pracy z cieczami niezamarzającymi. W praktyce instalator otrzymuje kompaktowe urządzenie z fabrycznie zintegrowaną regulacją, a użytkownik końcowy stabilne parametry pracy przy zmiennym zapotrzebowaniu. Dostępne są ramy podstawy dla większości pomp typu NB, co ułatwia montaż na posadzce i minimalizuje drgania.
