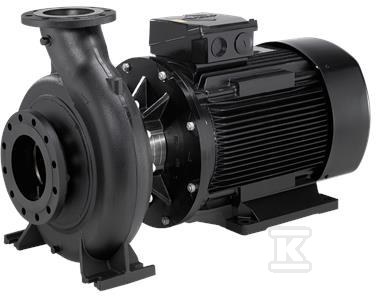

Pompa monoblokowa normalnie ssąca jednostopniowa NBG 100-65-250/254AAF2AESBBQELW3 99841799

Pompa monoblokowa jednostopniowa do transportu wody w instalacjach przemysłowych i budynkach

Pompa normalnie ssąca z poziomym wałem i promieniowym króćcem tłocznym przeznaczona jest do tłoczenia wody. Osiowy króciec ssawny DN 100 i promieniowy króciec tłoczny DN 65 z kołnierzami PN 16 wg EN 1092-2 pozwalają na szybki montaż w istniejących rurociągach. Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika, pokrywy i wirnika bez naruszania obudowy pompy ani rur, co skraca czas obsługi i serwisowania.

Konstrukcja back-pull-out i materiały odporne na korozję

Układ uszczelnienia wału typu Single z kodem BBQE to nieodciążone uszczelnienie z mieszkiem gumowym zgodne z DIN EN 12756. Wał wykonano ze stali nierdzewnej EN 1.4301, AISI 304, co ogranicza korozję w kontakcie z wodą. Korpus pompy to żeliwo szare EN-GJL-250, ASTM class 35, a wirnik żeliwny EN-GJL-200, ASTM class 30. Pierścień jest mosiężny, a wewnętrzna powłoka komory pompy to CED. Dzięki temu połączenie żeliwa z powłoką ochronną i stalowym wałem zapewnia trwałość w pracy ciągłej z wodą o temperaturze do 120 °C.

• demontaż zespołu napędowego bez rozbierania rurociągu
• kołnierze PN 16 wg EN 1092-2 na wlocie DN 100 i wylocie DN 65
• uszczelnienie zgodne z DIN EN 12756
• wał ze stali nierdzewnej EN 1.4301

Parametry hydrauliczne i napęd IE3

Dane hydrauliczne odnoszą się do prędkości pompy 1470 obr/min. Znamionowy przepływ to 70,97 m3/h przy wysokości podnoszenia 19,63 m. Rzeczywista średnica wirnika wynosi 254 mm przy nominalnej 250 mm. Tolerancja krzywej ISO9906:2012 3B2 oraz minimalny wskaźnik sprawności MEI ? 0,70 wskazują na wysoką efektywność energetyczną w klasie.

Napęd stanowi asynchroniczny silnik elektryczny chłodzony wentylatorem, typ 132SB, 4-biegunowy, 50 Hz. Moc znamionowa P2 to 5,5 kW przy prędkości nominalnej 1460 obr/min. Napięcie 3 x 380-415 D/660-690 Y V, prąd znamionowy 11,0-11,0/6,35-6,35 A, prąd rozruchowy ok. 850 %, cos ? 0,82. Sprawność silnika IE3 wynosi 89,6 % przy pełnym obciążeniu, 90 % przy 3/4 obciążenia i 89,5 % przy 1/2 obciążenia. Klasa izolacji F, stopień ochrony IP55 Dust/Jetting. Układ nie jest wyposażony w falownik ani czujnik ciśnienia.

• przepływ 70,97 m3/h i podnoszenie 19,63 m przy 1470 obr/min
• wirnik 254 mm, tolerancja ISO9906:2012 3B2
• silnik 5,5 kW IE3, 89,6 % sprawności
• brak falownika, praca na stałej prędkości

Montaż i warunki pracy

Przeznaczona do pompowania wody o gęstości 998,2 kg/m3. Zakres temperatury cieczy 0 . 120 °C, temperatura pracy 20 °C. Dopuszczalna temperatura otoczenia -20 . 55 °C. Maksymalne ciśnienie pracy 16 bar przy połączeniach PN 16 wg EN 1092-2. Łożyska smarowane są smarem. Masa netto 136 kg, masa brutto 158 kg, objętość wysyłkowa 0,509 m3. Obudowa pompy jest przystosowana do montażu na stopach, bez podkładek montażowych.

• wlot DN 100, wylot DN 65, PN 16
• maksymalne ciśnienie pracy 16 bar
• zakres cieczy 0 . 120 °C, otoczenia -20 . 55 °C
• smarowanie łożysk smarem, masa netto 136 kg
