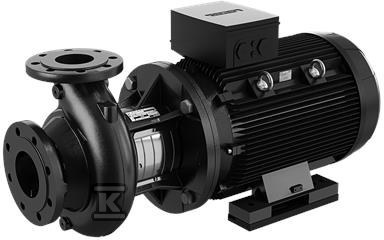

Pompa monoblokowa normalnie ssąca jednostopniowa NBG 100-80-160/164AASF2AESBQQEOW1 99892683

Wyposażona jest w kołnierze typu PN 16 o wymiarach według EN 1092-2. Pompa wyposażona jest w osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy oraz konstrukcję back-pull-out umożliwiającą demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rur. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest połączona sprzęgłem z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem.

Układy sterowania: Frequency converter:Brak Czujnik ciśnienia:Nie

Ciecz: Zakres temperatury cieczy:-25 .. 120 °C

Techniczne: Prędkość pompy, na której oparte są dane pompy:2973 obr/min Przepływ znamionowy:100 m3/h Wysokość podnoszenia:32.5 m Rzeczywista średnica wirnika:164 mm Nominalna średnica wirnika:160 Układ uszczelnienia wału:Single Kod uszczelnienia wału:BQQE Tolerancja krzywej:ISO9906:2012 3B Konstrukcja łożyska:Standard

Materiały: Korpus pompy:Żeliwo szare Obudowa pompy:EN-GJL-250 Korpus pompy:ASTM class 35 Załóż matę pierścieniową.:Mosiądz Wirnik:Cast iron Wirnik:EN-GJL-200 Wirnik:ASTM class 30 Internal pump house coating:CED Wał:Stainless steel Wał:EN 1.4301 Wał:AISI 304

Instalacja: Zakres temperatury otoczenia:-20 .. 55 °C Maksymalne ciśnienie pracy:16 bar Standard połączeń rurowych:EN 1092-2 Wielkość przyłącza wlotowego_x000D_:DN 100 Wielkość przyłącza wylotowego:DN 80 Ciśnienie znamionowe do podłączenia:PN 16 Łożysko smarne:Grease Obudowa pompy ze stopami:No Tak = z podkładkimi, Nie = bez podkładek:Y

Dane elektryczne: Typ silnika:SIEMENS Nominalna moc silnika - P2:15 kW Częstotliwość podstawowa:50 Hz Napięcie nominalne:3 x 380-420D/660-725Y V Prąd znamionowy:29,0-26,0/17,0-15,0 A Prąd uruchomienia:880-880 % Cos fi -współczynnik mocy:0.87 Prędkość nominalna:2955 obr/min Wydajność:IE3 91,9% Klasa efektywności IE:IE3 Sprawność silnika przy pełnym obciążeniu:91.9-91.9 % Sprawność silnika przy obciążeniu 3/4:91.8-91.8 % Sprawność silnika przy obciążeniu 1/2:90.5-90.5 % Liczba biegunów:2 Rodzaj ochrony (IEC 34-5):IP55 Klasa izolacji (IEC 85):F Nr silnika:99032131 Bearing insulation type N-end:STEEL BEARING

Inne: Minimalny wskaźnik sprawności, MEI ?:0.70 Masa netto:152 kg Waga brutto:177 kg Koszt wysyłki:0.707 m3
