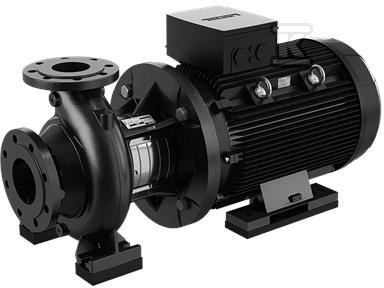

Pompa monoblokowa normalnie ssąca jednostopniowa NBG 125-100-200/219ASF2ABAQE 99302943

Wyposażona jest w kołnierze typu PN 16 o wymiarach według EN 1092-2. Pompa wyposażona jest w osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy oraz konstrukcję back-pull-out umożliwiającą demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rur. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest połączona sprzęgłem z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem.

Układy sterowania: Frequency converter:Brak Czujnik ciśnienia:Nie

Ciecz: Zakres temperatury cieczy:0 .. 120 °C

Techniczne: Prędkość pompy, na której oparte są dane pompy:2975 obr/min Przepływ znamionowy:358.4 m3/h Wysokość podnoszenia:55.88 m Rzeczywista średnica wirnika:219 mm Nominalna średnica wirnika:200 Układ uszczelnienia wału:Single Kod uszczelnienia wału:BAQE Tolerancja krzywej:ISO9906:2012 3B Konstrukcja łożyska:Standard

Materiały: Korpus pompy:Żeliwo szare Obudowa pompy:EN-GJL-250 Korpus pompy:ASTM class 35 Załóż matę pierścieniową.:Mosiądz Wirnik:Cast iron Wirnik:EN-GJL-200 Wirnik:ASTM class 30 Internal pump house coating:CED Wał:Stainless steel Wał:EN 1.4301 Wał:AISI 304

Instalacja: Zakres temperatury otoczenia:-20 .. 55 °C Maksymalne ciśnienie pracy:16 bar Standard połączeń rurowych:EN 1092-2 Wielkość przyłącza wlotowego_x000D_:DN 125 Wielkość przyłącza wylotowego:DN 100 Ciśnienie znamionowe do podłączenia:PN 16 Łożysko smarne:Grease Obudowa pompy ze stopami:Yes Tak = z podkładkimi, Nie = bez podkładek:Y

Dane elektryczne: Typ silnika:SIEMENS Nominalna moc silnika - P2:75 kW Częstotliwość podstawowa:50 Hz Napięcie nominalne:3 x 380-420D/660-725Y V Prąd znamionowy:128/74 A Prąd uruchomienia:680-680 % Cos fi -współczynnik mocy:0.89 Prędkość nominalna:2975 obr/min Wydajność:IE3 94,7% Klasa efektywności IE:IE3 Sprawność silnika przy pełnym obciążeniu:94.7-94.7 % Sprawność silnika przy obciążeniu 3/4:94.8-94.8 % Sprawność silnika przy obciążeniu 1/2:94.1-94.1 % Liczba biegunów:2 Rodzaj ochrony (IEC 34-5):IP55 Klasa izolacji (IEC 85):F Nr silnika:99261779 Bearing insulation type N-end:CERAMIC SHAFT COATING

Inne: Minimalny wskaźnik sprawności, MEI ?:0.68 Masa netto:658 kg Waga brutto:683 kg Koszt wysyłki:0.848 m3
