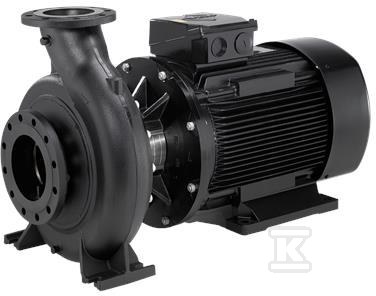

Pompa monoblokowa normalnie ssąca jednostopniowa NBG 150-125-250/265AAF2AESBAQEMW5 99554860

Pompa monoblokowa normalnie ssąca do transportu wody i cieczy przemysłowych

Pompa monoblokowa jednostopniowa z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym. Konstrukcja back-pull-out pozwala na demontaż silnika, podstawy silnika, pokrywy i wirnika bez rozłączania obudowy pompy ani rurociągu. Napęd realizowany jest sprzęgłem z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem. Uszczelnienie wału typu nieodciążonego z mieszkiem gumowym spełnia wymagania DIN EN 12756, kod uszczelnienia BAQE, układ Single.

Konstrukcja, materiały i uszczelnienie

Obudowa pompy wykonana jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik odlewany z żeliwa EN-GJL-200, odpowiednik ASTM class 30. Pierścień regulacyjny to mosiądz. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Łożyska smarowane są smarem, konstrukcja łożyskowa standardowa. Demontaż w układzie back-pull-out ogranicza czas serwisu, bo nie wymaga demontażu rurociągu. Uszczelnienie z mieszkiem gumowym zapewnia szczelność przy pracy z cieczami w zakresie 0 . 120 °C.

Parametry hydrauliczne i napęd

Dane hydrauliczne odnoszą się do prędkości 988 obr/min. Przepływ znamionowy wynosi 225 m3/h przy wysokości podnoszenia 8,4 m. Rzeczywista średnica wirnika to 265 mm, nominalna 250 mm. Tolerancja krzywej wg ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ? 0,70.

Silnik o nominalnej mocy 7,5 kW, 50 Hz, 6 biegunów, prędkość nominalna 985 obr/min. Klasa efektywności IE3, sprawność 89,1 % przy pełnym obciążeniu, 89,7 % przy 3/4 obciążenia i 89 % przy 1/2 obciążenia. Napięcie nominalne 3 x 380-420 D/660-725 Y V, prąd znamionowy 15/8,7 A, współczynnik mocy cos ? 0,81, prąd uruchomienia 790 %. Stopień ochrony IP55, klasa izolacji F. Typ łożyska na końcu N to steel bearing.

Instalacja i warunki pracy

Kołnierze typu PN 16 zgodne z EN 1092-2. Przyłącze wlotowe DN 150, wylotowe DN 125, ciśnienie znamionowe do podłączenia PN 16. Maksymalne ciśnienie pracy 16 bar. Zakres temperatury otoczenia -20 . 55 °C. Obudowa pompy wyposażona jest w stopki, bez podkładek. Brak wbudowanego falownika i czujnika ciśnienia. Masa netto 230 kg, masa brutto 262 kg, objętość wysyłkowa 0,951 m3.
