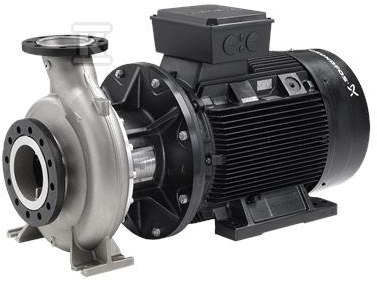

Pompa monoblokowa normalnie ssąca jednostopniowa NBG 200-150-250/240BAF3NESDAQFYW1 99693972

Wyposażona jest w kołnierze typu PN 25 o wymiarach według EN 1092-1. Pompa wyposażona jest w osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy oraz konstrukcję back-pull-out umożliwiającą demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rur. Odciążone uszczelnienie wału z O-ringiem jest zgodne z DIN EN 12756. Pompa jest połączona sprzęgłem z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem.

Układy sterowania: Frequency converter:Brak Czujnik ciśnienia:Nie

Ciecz: Zakres temperatury cieczy:0 .. 140 °C

Techniczne: Prędkość pompy, na której oparte są dane pompy:2986 obr/min Przepływ znamionowy:650 m3/h Wysokość podnoszenia:60 m Rzeczywista średnica wirnika:240 mm Nominalna średnica wirnika:250 Układ uszczelnienia wału:Single Kod uszczelnienia wału:DAQF Tolerancja krzywej:ISO9906:2012 3B Konstrukcja łożyska:Standard

Materiały: Korpus pompy:Stal nierdzewna Obudowa pompy:EN 1.4408 Korpus pompy:ASTM CF8M Załóż matę pierścieniową.:Graflon Kołnierz:Cast iron Kołnierz:EN-GJS-500-7 Kołnierz:ASTM 70-50-05 Wirnik:Stainless steel Wirnik:EN 1.4408 Wirnik:ASTM CF8M Internal pump house coating:No coating Wał:Stainless steel Wał:EN 1.4401 Wał:AISI 316

Instalacja: Zakres temperatury otoczenia:-20 .. 55 °C Maksymalne ciśnienie pracy:25 bar Standard połączeń rurowych:EN 1092-1 Wielkość przyłącza wlotowego_x000D_:DN 200 Wielkość przyłącza wylotowego:DN 150 Ciśnienie znamionowe do podłączenia:PN 25 Łożysko smarne:Grease Obudowa pompy ze stopami:Yes Tak = z podkładkimi, Nie = bez podkładek:N

Dane elektryczne: Typ silnika:SIEMENS Nominalna moc silnika - P2:160 kW Częstotliwość podstawowa:50 Hz Napięcie nominalne:3 x 380-420D/660-725Y V Prąd znamionowy:280-255/162-148 A Prąd uruchomienia:780-780 % Cos fi -współczynnik mocy:0.92 Prędkość nominalna:2980 obr/min Wydajność:IE3 95,6% Klasa efektywności IE:IE3 Sprawność silnika przy pełnym obciążeniu:95.6-95.6 % Sprawność silnika przy obciążeniu 3/4:95.7-95.7 % Sprawność silnika przy obciążeniu 1/2:95.2-95.2 % Liczba biegunów:2 Rodzaj ochrony (IEC 34-5):IP55 Klasa izolacji (IEC 85):F Nr silnika:99262794 Bearing insulation type N-end:CERAMIC SHAFT COATING

Inne: Minimalny wskaźnik sprawności, MEI ?:0.70 Masa netto:1240 kg Waga brutto:1350 kg Koszt wysyłki:1.91 m3
