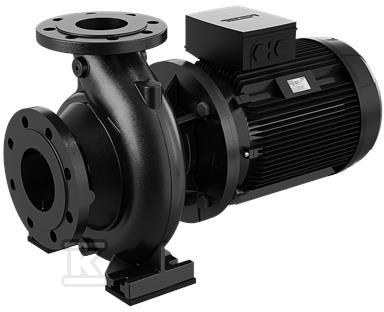

Pompa monoblokowa normalnie ssąca jednostopniowa NBG 65-50-160/172ASF2B BAQE 7.5kW Siem. 98302481

Pompa monoblokowa normalnie ssąca

Pompa odśrodkowa jednostopniowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według ISO 2858 dla ciśnienia 16 bar. Przeznaczona jest do pompowania wody w zakresie temperatury 0 °C . 120 °C, z nominalną temperaturą pracy 20 °C i gęstością 998,2 kg/m3. Kołnierze typu PN 16 wykonane według EN 1092-2 zapewniają standardowe połączenie z instalacją rurową.

Konstrukcja back-pull-out i materiały odporne na korozję

Konstrukcja back-pull-out pozwala na demontaż silnika, podstawy silnika, pokrywy i wirnika bez naruszania obudowy pompy ani rur. To skraca czas obsługi i ogranicza prace przy instalacji. Uszczelnienie wału typu single z kodem BAQE, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756, zapewnia szczelność przy pracy z wodą.

Obudowa pompy wykonana jest z żeliwa szarego EN-GJL-250, klasy ASTM 35, z wewnętrzną powłoką CED zwiększającą odporność na korozję. Wirnik z brązu CuSn10-C współpracuje z pierścieniem mosiężnym, a wał ze stali nierdzewnej EN 1.4301, AISI 304, ogranicza ryzyko korozji w strefie uszczelnienia. Łożyska smarowane są smarem, a konstrukcja łożyskowa utrzymana jest w wersji standardowej.

Wydajność hydrauliczna i zakres pracy

Dane hydrauliczne odnoszą się do prędkości 2950 obr/min. Przepływ znamionowy wynosi 48,73 m3/h przy wysokości podnoszenia 37,36 m. Rzeczywista średnica wirnika to 172 mm przy nominalnej 160 mm, typ wirnika standard. Tolerancja krzywej zgodnie z normą 3B2 gwarantuje powtarzalność osiągów w warunkach przemysłowych.

Maksymalne ciśnienie pracy to 16 bar, maksymalna temperatura otoczenia 55 °C. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o efektywności energetycznej w klasie pomp obiegowych. Przyłącze wlotowe DN 65 i wylotowe DN 50 w standardzie EN 1092-2 pozwalają na szybkie dopasowanie do istniejącej sieci. Brak wbudowanego falownika i czujnika ciśnienia oznacza przeznaczenie do pracy w układach ze sterowaniem zewnętrznym.

Napęd IE3 i warunki instalacji

Pompa jest sprzężona z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem. Moc nominalna P2 to 7,5 kW przy częstotliwości podstawowej 50 Hz. Napięcie znamionowe 3 x 380-420 V D / 660-725 V Y, prąd znamionowy 13,1/7,6 A, współczynnik mocy cos ? 0,92. Prędkość nominalna 2950 obr/min, liczba biegunów 2.

Silnik osiąga sprawność 90,1 % przy pełnym obciążeniu, 91,0 % przy 3/4 i 1/2 obciążenia, klasa efektywności IE3. Klasa ochrony IP55 i izolacji F zapewniają pracę w typowych warunkach przemysłowych. Prąd uruchomienia 830-830 %.
