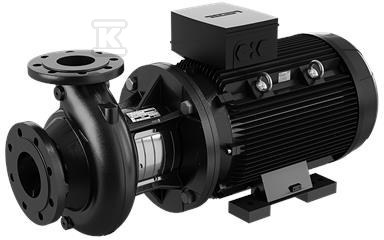

Pompa monoblokowa normalnie ssąca jednostopniowa NBG 80-65-160/177AAF2AESBQQEOW1 99541815

Pompa monoblokowa normalnie ssąca jednostopniowa do transportu wody

Pompa monoblokowa normalnie ssąca z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym. Budowa back-pull-out pozwala na demontaż silnika, podstawy silnika, pokrywy i wirnika bez rozłączania obudowy pompy ani rurociągu. Rozwiązanie jest przeznaczone do pompowania wody w zakresie temperatur od -25 °C do 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Kołnierze PN 16 wykonane według EN 1092-2, przyłącze ssawne DN 80 i tłoczne DN 65, maksymalne ciśnienie pracy 16 bar.

Konstrukcja back-pull-out i materiały

Obudowa pompy to żeliwo szare EN-GJL-250, ASTM class 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, ASTM class 30. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Pierścień prowadzący z mosiądzu. Uszczelnienie wału typu Single, kod BQQE, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756. Łożyska smarowane smarem. Tolerancja krzywej ISO9906:2012 3B. Minimalny wskaźnik sprawności MEI ? 0,70. Masa netto 147 kg, masa brutto 168 kg, objętość transportowa 0,509 m3. Pompa bez stóp, bez podkładek.

Hydraulika i warunki pracy

Dane hydrauliczne odnoszą się do prędkości 2940 obr/min. Przepływ znamionowy 94,69 m3/h przy wysokości podnoszenia 38,64 m. Rzeczywista średnica wirnika 177 mm, nominalna 160 mm. Zakres temperatury otoczenia od -30 °C do 60 °C. Standard połączeń rurowych EN 1092-2, ciśnienie znamionowe przyłącza PN 16. Brak wbudowanego falownika i czujnika ciśnienia. Układ sterowania jest prosty, bez dodatkowej elektroniki.

• osiowy króciec ssawny ułatwia montaż w układach poziomych
• promieniowy króciec tłoczny
• konstrukcja back-pull-out skraca czas serwisu
• uszczelnienie z mieszkiem gumowym zgodne z DIN EN 12756

Napęd elektryczny i montaż

Silnik asynchroniczny chłodzony wentylatorem, typ 160MD, 2 bieguny, 50 Hz, 15 kW. Napięcie nominalne 3 x 380-415 D / 660-690 Y V, prąd znamionowy 28,0-26,0 / 16,2-15,6 A, prąd rozruchowy 660-780 %. Współczynnik mocy cos ? 0,89-0,87. Prędkość nominalna 2930-2950 obr/min. Klasa efektywności IE3, sprawność 91,9 % przy pełnym obciążeniu, 92,4-92,7 % przy 3/4 obciążenia i 92,4-92,3 % przy 1/2 obciążenia. Klasa izolacji F, rodzaj ochrony IP55 Dust/Jetting. Izolacja łożyska strony N - STEEL BEARING. Połączenie pompy z silnikiem przez sprzęgło.
