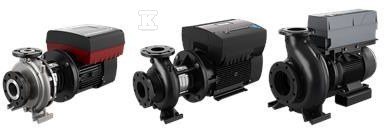

Pompa monoblokowa normalnie ssąca jednostopniowa NBGE 65-50-160/128AF2KBQQE 98482817

Pompa monoblokowa normalnie ssąca z wbudowaną regulacją prędkości i silnikiem IE5

Jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg ISO 2858 do 16 bar. Wykonana jako monoblok z osiowym króćcem ssawnym DN 65 i promieniowym króćcem tłocznym DN 50, z poziomym wałem i konstrukcją back-pull-out. Demontaż silnika, podstawy silnika, pokrywy i wirnika jest możliwy bez naruszania obudowy pompy ani rur, co skraca serwis.

Kołnierze PN 16 zgodne z EN 1092-1, maksymalne ciśnienie pracy 16 bar. Zakres temperatury cieczy od -25 °C do 120 °C, temperatura otoczenia od -20 °C do 50 °C. Przewidziana do wody o gęstości ok. 998,2 kg/m3, przy temperaturze pracy 20 °C.

Konstrukcja back-pull-out i materiały odporne na korozję

Obudowa pompy i wirnik ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401, AISI 316. Pierścień zużywający ze stali nierdzewnej. Kołnierz żeliwny EN-GJS-500-7, odpowiednik ASTM 70-50-05. Brak powłoki wewnętrznej obudowy.

Uszczelnienie wału typu Single, kod BQQE, nieodciążone uszczelnienie z mieszkiem gumowym zgodne z DIN EN 12756. Tolerancja krzywej ISO9906:2012 3B2. Konstrukcja łożyska standardowa, smarowanie smarem.

Wirnik standardowy, nominalna średnica 160 mm, rzeczywista średnica 125 mm. Układ back-pull-out ułatwia dostęp do wirnika i uszczelnienia bez rozcinania instalacji.

Zakres pracy i instalacja

Pompa pracuje przy prędkości odniesienia 1740 obr/min. Przepływ znamionowy 17 m3/h przy wysokości podnoszenia 6,426 m. Połączenia rurowych wg EN 1092-1, ciśnienie znamionowe przyłącza PN 16.

Obudowa pompy ze stopami, bez podkładek. Łożysko smarne smarowane. Minimalny wskaźnik sprawności MEI ? 0,70, DOE Pump Energy Index CL 0,97, DOE Pump Energy Index VL 0,51.

Masa netto 46 kg, masa brutto 56 kg. Objętość wysyłkowa ok. 0,178 m3.

Silnik MGE z wbudowaną przetwornicą i regulacją PI

Pompa połączona jest z synchronicznym silnikiem elektrycznym z magnesami stałymi, chłodzonym wentylatorem. W skrzynce zaciskowej silnika znajduje się wbudowana przetwornica częstotliwości i regulator PI, co umożliwia ciągłą regulację prędkości obrotowej w zakresie 180-2000 obr/min i dopasowanie osiągów do aktualnych wymagań.

Dane elektryczne silnika: nominalna moc P2 0,55 kW, częstotliwość podstawowa 60 Hz, napięcie nominalne 3 x 380-500 V, prąd znamionowy 1,30-1,25 A, cos ? 0,80-0,64. Liczba biegunów 4, klasa efektywności IE5, sprawność przy pełnym obciążeniu 84,6 %. Rodzaj ochrony IP55, klasa izolacji F. Nr silnika 99305806, izolacja łożyska N-end typu STEEL BEARING.

Brak wbudowanego czujnika ciśnienia. Układ sterowania z wbudowanym przetwornikiem częstotliwości.
