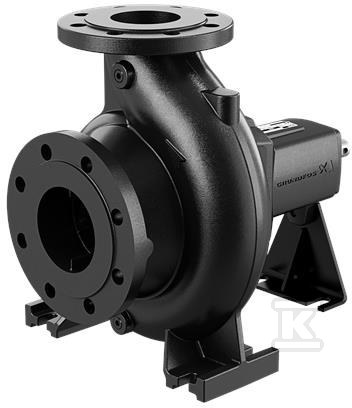

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 100-160/160-140 EUPY1F2AE-SBAQE 98753861

Pompa odśrodkowa z wolną końcówką wału do wody w instalacjach komercyjnych

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Wykonana jako wersja z wolną końcówką wału, bez silnika, z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi w miejscu pracy.

Konstrukcja back-pull-out i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30. Wał ze stali nierdzewnej EN 1.4301, AISI 304, średnica wału 24 mm. Pierścień zużywający z mosiądzu. Uszczelnienie wału kod BAQE, typ single. Łożyska w wersji standard. Tolerancja krzywej ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ? 0,68. Masa netto 69,8 kg, masa brutto 79,3 kg, objętość wysyłkowa 0,383 m3.

• dostęp do wirnika i łożysk bez rozbierania rurociągu
• materiały odporne na wodę w zakresie temperatur 0 . 120 °C
• powłoka wewnętrzna CED w komorze pompy

Zastosowanie i warunki pracy

Przeznaczona do pompowania wody o gęstości 998,2 kg/m3, temperatura pracy cieczy 20 °C, zakres dopuszczalny 0 . 120 °C. Dane katalogowe odnoszą się do prędkości 1450 obr/min, przy przepływie znamionowym 114 m3/h i wysokości podnoszenia 4,9 m. Rzeczywista średnica wirnika 150 mm przy nominalnej 160 mm. Zakres prędkości pompy od 500 obr/min do 3700 obr/min. Brak falownika i czujnika ciśnienia w standardzie, sterowanie zewnętrzne.

Typowe zastosowania to:

• ogrzewanie w budynkach komercyjnych
• klimatyzacja w budynkach komercyjnych
• podnoszenie ciśnienia wody w budynkach komercyjnych

Instalacja i połączenia

Kołnierze typu PN 16 o wymiarach według EN 1092-2, standard połączeń rurowych EN 1092-2. Przyłącze wlotowe DIN DN 125, przyłącze wylotowe DIN DN 100. Maksymalne ciśnienie pracy 16 bar, ciśnienie znamionowe do podłączenia PN 16. Grouting nie jest przewidziany. Pompa dostarczana bez silnika, wersja Y1, z wolną końcówką wału do połączenia z napędem za pomocą sprzęgła.
