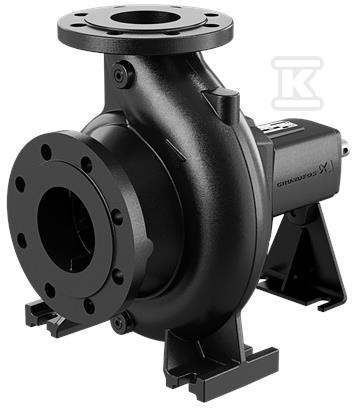

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 100-160/176 EUPY1F2AE-SBAQE 98754650

Pompa odśrodkowa jednostopniowa z wolną końcówką wału do wody i instalacji przemysłowych

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał z wolną końcówką, bez silnika. Przeznaczona do tłoczenia wody w zakresie temperatury 0 °C . 120 °C, przy temperaturze pracy odniesienia 20 °C i gęstości 998,2 kg/m3. Brak wbudowanego falownika i czujnika ciśnienia, co pozwala na dopasowanie sterowania w zależności od potrzeb instalacji.

Konstrukcja back-pull-out i materiały

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i serwisowania w miejscu pracy.

• Korpus pompy z żeliwa szarego EN-GJL-250, ASTM class 35, z wewnętrzną powłoką CED
• Wirnik żeliwny EN-GJL-200, ASTM class 30
• Pierścień regulacyjny z mosiądzu
• Wał ze stali nierdzewnej EN 1.4301, AISI 304
• Uszczelnienie wału kod BAQE, typ mechaniczny Single
• Standardowa konstrukcja łożysk

Wał z wolną końcówką pozwala na bezpośrednie połączenie z silnikiem za pośrednictwem sprzęgła, a jednostopniowa budowa zapewnia prostą charakterystykę hydrauliczną.

Praca z wodą i zakres hydrauliczny

Dane hydrauliczne odnoszą się do prędkości 1750 obr/min. Przy tej prędkości pompa osiąga przepływ znamionowy 151,6 m3/h przy wysokości podnoszenia 10,3 m. Rzeczywista średnica wirnika wynosi 176 mm, nominalna 160 mm.

• Zakres prędkości roboczej 500 obr/min . 3700 obr/min
• Tolerancja krzywej wg ISO9906:2012 3B2
• Minimalny wskaźnik sprawności MEI ? 0,70
• DOE Pump Energy Index CL 0,94

Instalacja i połączenia

Kołnierze PN 16 o wymiarach według EN 1092-2, standard połączeń rurowych EN 1092-2. Przyłącze wlotowe DN 125 DIN, wylotowe DN 100 DIN. Maksymalne ciśnienie pracy 16 bar, ciśnienie znamionowe do podłączenia PN 16.

• Masa netto 70,7 kg, masa brutto 80,2 kg
• Objętość do wysyłki 0,383 m3
• Brak grouting

Układ back-pull-out, kołnierze DIN i pozioma oś wału ułatwiają montaż w istniejących rurociągach, gdzie wymagana jest szybka dostępność wirnika i uszczelnienia bez rozbierania instalacji.
