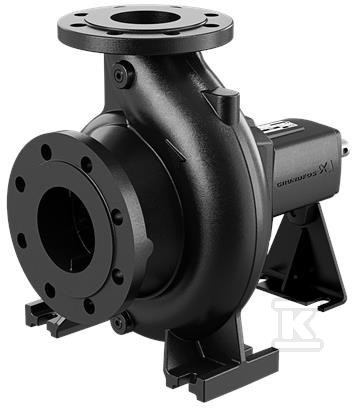

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 100-250/223 EUPY1F2BE-SBAQE 98754694

Pompa odśrodkowa z wolną końcówką wału do transportu wody

Jednostopniowa pompa niesamozasysająca zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733.

Konstrukcja back-pull-out i materiały

Budowa typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i ogranicza przestoje przy przeglądzie uszczelnienia wału. Pompa ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał.

Korpus wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED zwiększającą odporność na korozję. Wirnik z brązu CuSn10-C współpracuje z pierścieniem mosiężnym. Wał ze stali nierdzewnej EN 1.4301, AISI 304, zapewnia odporność na działanie wody w zakresie temperatur 0 . 120 °C. Uszczelnienie mechaniczne typu Single, kod BAQE, oraz standardowa konstrukcja łożysk dają przewidywalną eksploatację w typowych warunkach przemysłowych.

Hydraulika i warunki pracy

Dane hydrauliczne odnoszą się do prędkości 1750 obr/min. Przy tej prędkości pompa osiąga przepływ znamionowy 177,6 m3/h przy wysokości podnoszenia 20,1 m. Rzeczywista średnica wirnika wynosi 223 mm przy nominalnej 250 mm. Zakres dopuszczalnych prędkości to 500 . 3700 obr/min, co daje elastyczność doboru napędu.

Tolerancja krzywej wg ISO9906:2012 3B zapewnia powtarzalność osiągów. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o dobrej efektywności energetycznej w klasie. Pompa pracuje z wodą o gęstości 998,2 kg/m3 przy temperaturze pracy 20 °C, a dopuszczalny zakres cieczy to 0 . 120 °C. Maksymalne ciśnienie pracy to 16 bar.

Układ nie jest wyposażony w falownik ani czujnik ciśnienia, co upraszcza integrację z zewnętrznym sterowaniem i napędem.

Montaż i połączenia

Kołnierze typu PN 16 wykonane wg EN 1092-2, standard połączeń rurowych EN 1092-2. Przyłącze wlotowe DN 125, wylotowe DN 100, oba w typie DIN. Brak grouting, co upraszcza instalację na fundamencie.

Masa netto 112 kg, masa brutto 121 kg, objętość wysyłkowa 0,383 m3.
