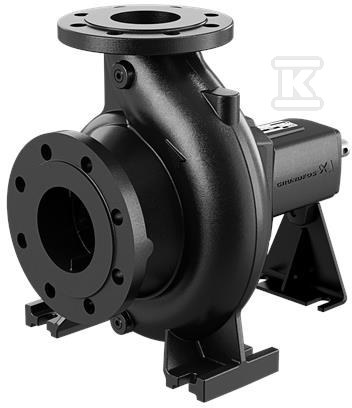

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 100-250/236 EUPY1F2AE-SBAQE 98754625

Pompa odśrodkowa z wolną końcówką wału do transportu wody w instalacjach przemysłowych i budynkach użyteczności publicznej

Niesamozasysająca jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał, z kołnierzami typu PN 16 wykonanymi według EN 1092-2. Przeznaczona do tłoczenia wody w zakresie temperatury 0 °C . 120 °C, przy gęstości odniesienia ok. 998,2 kg/m3. Wersja z wolną końcówką wału, bez silnika i bez falownika, bez czujnika ciśnienia, przeznaczona do współpracy z napędem dobieranym indywidualnie.

Konstrukcja back-pull-out i szybki serwis

Budowa typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Dla instalatora oznacza to krótszy czas postoju i dostęp do części zużywających się od strony sprzęgła. Poziomy wał i układ ssania osiowego / tłoczenia promieniowego ułatwiają montaż w standardowych liniach technologicznych. Standardowa konstrukcja łożyska i pojedyncze uszczelnienie mechaniczne kod BAQE zapewniają przewidywalną obsługę w typowych warunkach wodnych.

Parametry pracy i hydraulika

Dane hydrauliczne odnoszą się do prędkości 1750 obr/min. Przy tej prędkości pompa osiąga przepływ znamionowy 183 m3/h przy wysokości podnoszenia 23,7 m. Rzeczywista średnica wirnika wynosi 236 mm przy nominalnej 250 mm, co pozwala na dopasowanie charakterystyki do konkretnej instalacji. Zakres dopuszczalnych prędkości to 500 obr/min . 3700 obr/min. Tolerancja krzywej wg ISO9906:2012 3B daje powtarzalność osiągów w praktyce. Minimalny wskaźnik sprawności MEI ? 0,70 wskazuje na efektywność hydrauliczną w klasie pomp przemysłowych. Maksymalne ciśnienie pracy to 16 bar, a ciśnienie znamionowe przyłączy to PN 16.

Przyłącza rurowych wg EN 1092-2 w standardzie DIN: wlot DN 125, wylot DN 100. Brak kotwienia, co upraszcza przygotowanie posadowienia. Masa netto 111 kg, masa brutto 120 kg, objętość transportowa ok. 0,383 m3.

Materiały wykonania i odporność na wodę

Korpus pompy wykonany z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED zwiększającą odporność na korozję w kontakcie z wodą. Wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30. Wał ze stali nierdzewnej EN 1.4301, AISI 304, odporny na działanie wody w szerokim zakresie temperatur. Pierścień prowadzący z mosiądzu ogranicza zużycie współpracujących powierzchni. Tak dobrany zestaw materiałów sprawdza się w ciągłej pracy z wodą o temperaturze do 120 °C i w instalacjach, gdzie liczy się trwałość elementów mokrych oraz łatwość utrzymania czystości.
