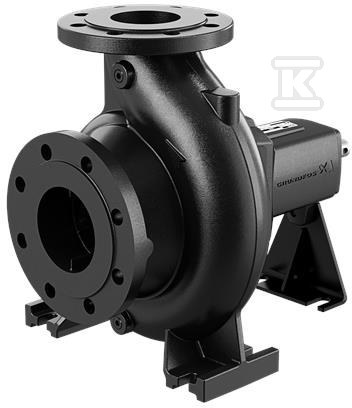

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 100-250/236 EUPY1F2BE-SBAQE 98754693

Pompa odśrodkowa z wolną końcówką wału do transportu wody w instalacjach przemysłowych i budynkach

Niesamozasysająca jednostopniowa pompa odśrodkowa z wolną końcówką wału, zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas przeglądów i ogranicza prace przy instalacji.

Kołnierze są typu PN 16 o wymiarach według EN 1092-2, z przyłączem wlotowym DN 125 i wylotowym DN 100 w standardzie DIN. Maksymalne ciśnienie pracy wynosi 16 bar. Pompa jest przeznaczona do tłoczenia wody w zakresie temperatury cieczy 0 … 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Nie jest wyposażona w falownik ani czujnik ciśnienia.

Budowa i materiały odporne na pracę z wodą

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik to brąz CuSn10-C, pierścień jest mosiężny, a wał wykonano ze stali nierdzewnej EN 1.4301, AISI 304. Wewnętrzna powłoka komory pompy to CED. Uszczelnienie wału to typ single z kodem BAQE. Łożyska w standardowej konstrukcji zapewniają stabilną pracę przy prędkości bazowej 1750 obr/min, z dopuszczalnym zakresem 500 obr/min do 3700 obr/min.

Materiały i uszczelnienie pozwalają na długą eksploatację przy ciągłym kontakcie z wodą, a stalowy wał ogranicza ryzyko korozji w typowych instalacjach wodnych.

Parametry pracy i instalacja

Przy prędkości 1750 obr/min pompa osiąga przepływ znamionowy 183 m3/h przy wysokości podnoszenia 23,7 m. Rzeczywista średnica wirnika wynosi 236 mm przy nominalnej 250 mm. Tolerancja krzywej to ISO9906:2012 3B, a minimalny wskaźnik sprawności MEI jest ? 0,70.

Parametry instalacyjne ułatwiają dopasowanie do istniejących rurociągów:

• przyłącze ssawne osiowe DN 125, przyłącze tłoczne promieniowe DN 100
• standard połączeń rurowych EN 1092-2, ciśnienie znamionowe PN 16
• masa netto 112 kg, masa brutto 122 kg, objętość wysyłkowa 0,383 m3

Pompa bez silnika, przeznaczona do napędu zewnętrznego, co daje elastyczność doboru mocy do konkretnego punktu pracy.

Obsługa i serwis

Konstrukcja back-pull-out to główna zaleta serwisowa. Wyjęcie sprzęgła, korpusu łożyskowego i wirnika jest możliwe bez konieczności demontażu silnika, korpusu pompy ani rurociągów. Skraca to przestoje.

Standardowe łożyska i mechaniczne uszczelnienie single ułatwiają dostęp do elementów eksploatacyjnych. Brak wbudowanego falownika i czujnika ciśnienia oznacza prostą integrację z zewnętrznymi układami sterowania.
