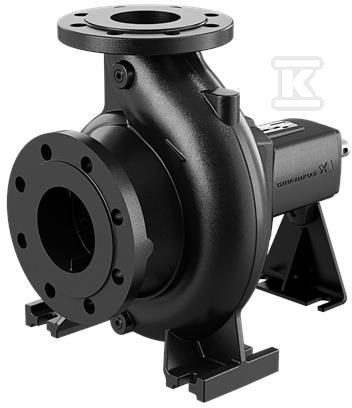

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 100-250/242 EUPY1F2AE-SBAQE 98753827

Jednostopniowa pompa odśrodkowa z wolną końcówką wału do wody

Pompa niesamozasysająca NK 100-250/242 z wolną końcówką wału to jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Przeznaczona jest do tłoczenia wody w instalacjach komercyjnych, w tym do ogrzewania, klimatyzacji oraz podnoszenia ciśnienia wody. Wykonanie z wolnym wałem umożliwia dobór silnika i sprzęgła zgodnie z potrzebami instalacji, a konstrukcja back-pull-out pozwala na serwisowanie bez demontażu silnika, korpusu pompy ani rurociągów.

Konstrukcja back-pull-out i materiały

Układ back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika z tyłu pompy bez rozcinania instalacji. To skraca czas obsługi i ogranicza prace przy rurociągach. Pompa ma osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem.

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik to żeliwo EN-GJL-200, odpowiednik ASTM class 30. Pierścień zużywający to mosiądz. Wał ze stali nierdzewnej EN 1.4301, AISI 304, o średnicy 32 mm, pracuje z pojedynczym uszczelnieniem mechanicznym o kodzie BAQE. Łożyskowanie standardowe zapewnia stabilną pracę w zakresie prędkości 500 … 3700 obr/min, przy danych katalogowych opartych na 2900 obr/min. Tolerancja krzywej ISO9906:2012 3B.

Parametry pracy i zakres cieczy

Urządzenie pracuje z wodą o gęstości 998,2 kg/m3 w zakresie temperatury 0 … 120 °C, przy temperaturze pracy odniesienia 20 °C. Przy prędkości 2900 obr/min nominalny przepływ wynosi 304,4 m3/h przy wysokości podnoszenia 67,8 m, przy rzeczywistej średnicy wirnika 242 mm i nominalnej 250 mm. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o dobrej efektywności hydraulicznej w klasie.

Pompa dostarczana jest bez silnika, bez falownika i bez czujnika ciśnienia, co daje pełną swobodę doboru napędu i automatyki. Maksymalne ciśnienie pracy to 16 bar.

Montaż, połączenia i warunki instalacji

Kołnierze typu PN 16 wykonane są wg EN 1092-2, standard połączeń rurowych EN 1092-2. Przyłącze wlotowe DN 125, przyłącze wylotowe DN 100, oba typu DIN. Ciśnienie znamionowe do podłączenia PN 16. Grouting nie jest przewidziany.

Masa netto to 111 kg, masa brutto 120 kg, objętość transportowa 0,383 m3. Kompaktowe gabaryty i klasyczna orientacja króćców ułatwiają integrację w pompowniach i węzłach komercyjnych.
