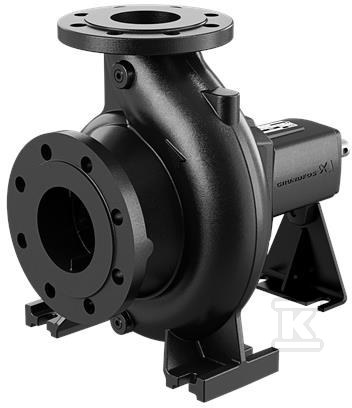

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 100-250/242 EUPY1F2BE-SBAQE 98753901

Jednostopniowa pompa odśrodkowa z wolną końcówką wału do transportu wody

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według EN 733. Przeznaczona jest do tłoczenia wody, gdzie wymagana jest niezawodna praca przy stałych parametrach hydraulicznych. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem ułatwiają integrację z istniejącymi rurociągami, a konstrukcja z wolną końcówką wału pozwala na napęd przez sprzęgło z zewnętrznym silnikiem.

Konstrukcja back-pull-out i materiały wykonawcze

Budowa typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i ogranicza prace przy instalacji. Kołnierze są typu PN 16 o wymiarach według EN 1092-2, a standard połączeń rurowych to EN 1092-2 z rodzajem przyłącza DIN na wlocie i wylocie.

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik to brąz CuSn10-C, pierścień prowadzący z mosiądzu, a wał ze stali nierdzewnej EN 1.4301, AISI 304. Uszczelnienie wału kod BAQE w wersji single zapewnia szczelność przy pracy z wodą. Łożyskowanie standardowe wspiera pracę w zakresie prędkości od 500 obr/min do 3700 obr/min, a dane katalogowe odnoszą się do prędkości 2900 obr/min.

Warunki pracy i ciecz robocza

Pompa jest przeznaczona dla czynnika tłoczonego woda. Zakres temperatury cieczy to od 0 °C do 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Maksymalne ciśnienie pracy wynosi 16 bar, a ciśnienie znamionowe przyłączy to PN 16. Minimalny wskaźnik sprawności MEI jest ? 0,70, co oznacza dobrą efektywność hydrauliczną w klasie.

Układ sterowania nie zawiera falownika i czujnika ciśnienia. Pompa dostarczana jest bez silnika, co daje elastyczność doboru napędu pod konkretne warunki instalacji. Brak kotwienia.

Dane hydrauliczne i instalacja

Przy prędkości 2900 obr/min pompa osiąga przepływ znamionowy 304,4 m3/h przy wysokości podnoszenia 67,8 m. Rzeczywista średnica wirnika to 242 mm przy nominalnej 250 mm. Tolerancja krzywej zgodna z ISO9906:2012 3B zapewnia powtarzalność osiągów.

Przyłącze wlotowe DN 125, wylotowe DN 100, oba w standardzie DIN i PN 16. Masa netto wynosi 113 kg, masa brutto 122 kg, a objętość wysyłkowa 0,383 m3. Kompaktowe gabaryty i klasyczna budowa wg EN 733 ułatwiają montaż.
