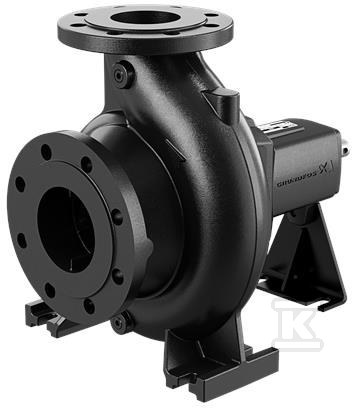

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 100-250/258 EUPY1F2AE-SBAQE 98753826

Pompa odśrodkowa z wolną końcówką wału do transportu wody

Jednostopniowa, niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199 i wykonana w wymiarach nominalnych EN 733. Przeznaczona jest do tłoczenia wody w zakresie temperatury 0 . 120 °C, przy temperaturze pracy odniesienia 20 °C i gęstości 998,2 kg/m3. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem ułatwiają montaż w układach przemysłowych i instalacjach wodnych, a kołnierze PN 16 wg EN 1092-2 zapewniają standardowe połączenie z rurociągiem.

Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas przeglądów i serwisowania, co jest istotne dla instalatora pracującego w ograniczonej przestrzeni. Pompa dostarczana jest bez silnika, bez falownika i bez czujnika ciśnienia, co daje pełną swobodę doboru napędu do konkretnych warunków pracy.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, klasa ASTM 35, z wewnętrzną powłoką CED zwiększającą odporność na korozję. Wirnik z żeliwa EN-GJL-200, klasa ASTM 30, zapewnia stabilną pracę przy dużych obciążeniach hydraulicznych. Wał ze stali nierdzewnej EN 1.4301, AISI 304, ogranicza ryzyko korozji w kontakcie z wodą. Pierścień mosiężny dodatkowo stabilizuje szczelinę roboczą.

Uszczelnienie wału kod BAQE w wersji single, mechaniczne, jest typowe dla tego zakresu ciśnień i temperatur. Łożyskowanie standardowe, z tolerancją krzywej ISO9906:2012 3B, gwarantuje powtarzalność osiągów w warunkach przemysłowych. Minimalna prędkość pracy to 500 obr/min, maksymalna 3700 obr/min, co pozwala na regulację wydajności poprzez dobór napędu.

• osiowy króciec ssawny, promieniowy tłoczny, wał poziomy
• powłoka CED wewnątrz korpusu
• wał ze stali nierdzewnej EN 1.4301 / AISI 304

Parametry pracy i instalacja

Dane hydrauliczne odnoszą się do prędkości 2900 obr/min. Przepływ znamionowy wynosi 315,7 m3/h przy wysokości podnoszenia 77,5 m. Rzeczywista średnica wirnika to 258 mm przy nominalnej 250 mm, co definiuje klasę wielkości NK 100-250.

Przyłącza rurowych DIN wg EN 1092-2: wlot DN 125, wylot DN 100, ciśnienie znamionowe PN 16. Maksymalne ciśnienie pracy to 16 bar. Masa netto 112 kg, masa brutto 121 kg, objętość wysyłkowa 0,383 m3 ułatwiają planowanie transportu i montażu.

Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o dobrej efektywności energetycznej w klasie. Pompa nie jest groutingowa.

• wlot DN 125, wylot DN 100, PN 16
• maksymalne ciśnienie pracy 16 bar
• MEI ? 0,70
• tolerancja krzywej ISO9906:2012 3B

Obsługa i warunki eksploatacji

Zakres temperatury cieczy 0 . 120 °C pozwala na zastosowanie w obiegu ciepłej wody, chłodzeniu i zaopatrzeniu. Brak wbudowanego falownika i czujnika ciśnienia oznacza, że sterowanie odbywa się z zewnątrz, co jest standardem w pompach z wolną końcówką wału.

Dzięki kołnierzom EN 1092-2 i wymiarom EN 733 pompa pasuje do istniejących instalacji przemysłowych bez konieczności przeróbek rurociągów. Standardowe łożyskowanie i łatwo dostępny wirnik upraszczają konserwację w warunkach ciągłej pracy.

• praca z wodą w zakresie 0 . 120 °C
• pompa bez silnika, z wolną końcówką wału
• brak falownika, brak czujnika ciśnienia
• serwis bez demontażu rurociągu
