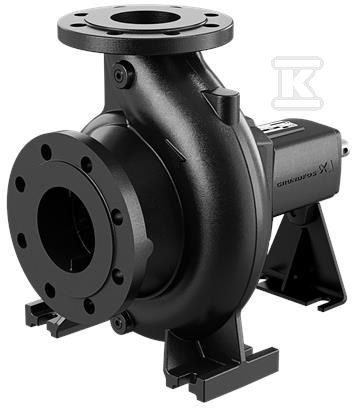

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 100-400/320 EUPY1F2AE-SBAQE 98754631

Jednostopniowa pompa odśrodkowa z wolną końcówką wału do transportu wody

Pompa niesamozasysająca zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Kołnierze PN 16 wykonane według EN 1092-2, przyłącza DIN. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i serwisowania.

Konstrukcja i materiały

Korpus pompy z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik odlewany z żeliwa EN-GJL-200, odpowiednik ASTM class 30. Pierścień regulacyjny z mosiądzu. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Uszczelnienie wału kod BAQE, typ mechaniczny pojedynczy. Łożyskowanie standardowe. Tolerancja krzywej ISO9906:2012 3B.

• budowa back-pull-out ułatwia dostęp do wirnika i łożysk bez rozcinania instalacji
• poziomy wał i wolna końcówka wału przeznaczone do połączenia ze sprzęgłem i silnikiem
• powłoka CED wewnątrz korpusu zwiększa odporność na korozję w kontakcie z wodą

Parametry pracy i dane instalacyjne

Dane katalogowe odnoszą się do prędkości 1750 obr/min. Przepływ znamionowy 196,9 m3/h przy wysokości podnoszenia 42,7 m. Rzeczywista średnica wirnika 320 mm, nominalna 400 mm. Zakres prędkości roboczej 500 obr/min do 3700 obr/min.

• ciecz robocza: woda, gęstość 998,2 kg/m3, zakres temperatury 0 . 120 °C, temperatura pracy 20 °C
• maksymalne ciśnienie pracy 16 bar, ciśnienie znamionowe przyłączy PN 16
• przyłącze wlotowe DN 125, wylotowe DN 100, standard połączeń rurowych EN 1092-2
• pompa bez silnika, bez falownika, bez czujnika ciśnienia
• wskaźnik sprawności MEI ? 0,70, DOE Pump Energy Index CL 0,98
• masa netto 204 kg, masa brutto 269 kg, objętość wysyłkowa 1,05 m3

Zastosowanie i serwis

Wolna końcówka wału umożliwia dobór silnika i sprzęgła zgodnie z potrzebami instalacji. Demontaż zespołu wirnik-łożyska od tyłu ogranicza przestoje i koszty serwisu.
