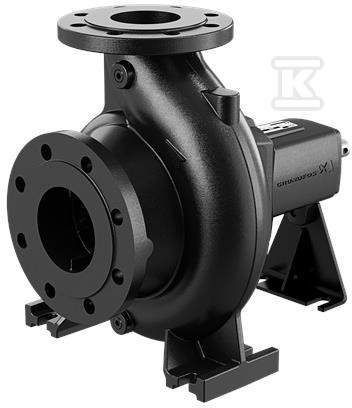

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 100-400/365 EUPY1F2BE-SBAQE 98754697

Pompa odśrodkowa z wolną końcówką wału do transportu wody w instalacjach przemysłowych

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Przeznaczona jest do pracy z wodą w zakresie temperatury cieczy 0 … 120 °C, przy temperaturze pracy odniesienia 20 °C i gęstości 998,2 kg/m3. Osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał to układ typowy dla pomp z wolną końcówką wału.

Konstrukcja back-pull-out i materiały

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Ułatwia to serwis i wymianę elementów roboczych przy zachowaniu ciągłości instalacji.

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik to brąz CuSn10-C, pierścień prowadzący z mosiądzu. Wał ze stali nierdzewnej EN 1.4301, AISI 304 zapewnia odporność na korozję w kontakcie z wodą. Uszczelnienie wału kod BAQE, typ single, współpracuje ze standardową konstrukcją łożyska.

Kołnierze PN 16 o wymiarach według EN 1092-2, standard połączeń rurowych EN 1092-2, rodzaj przyłącza DIN. Pompa nie jest pompą z silnikiem, pracuje z wolną końcówką wału, co daje elastyczność doboru napędu.

Warunki pracy i instalacja

Maksymalne ciśnienie pracy wynosi 16 bar. Przyłącze wlotowe DN 125, wylotowe DN 100, ciśnienie znamionowe do podłączenia PN 16. Brak czujnika ciśnienia i falownika w standardzie, brak grouting.

Zakres prędkości pompy 500 … 3700 obr/min, dane katalogowe oparte na prędkości 1750 obr/min. Tolerancja krzywej ISO9906:2012 3B zapewnia powtarzalność charakterystyki hydraulicznej.

Masa netto 209 kg, masa brutto 274 kg, objętość wysyłkowa 1,05 m3. Wymiary i masa wynikają z żeliwnego korpusu i wirnika o nominalnej średnicy 400 mm.

Wydajność hydrauliczna i parametry eksploatacyjne

Przy prędkości odniesienia 1750 obr/min pompa osiąga przepływ znamionowy 229,4 m3/h przy wysokości podnoszenia 57,8 m. Rzeczywista średnica wirnika 365 mm przy nominalnej 400 mm pozwala na regulację charakterystyki w zależności od wymagań instalacji.

Minimalny wskaźnik sprawności MEI ? 0,70 oraz DOE Pump Energy Index CL 0,98 wskazują na dobrą efektywność energetyczną w klasie pomp przemysłowych. Parametry te są istotne przy doborze do ciągłej pracy w systemach cyrkulacji i podnoszenia wody.
