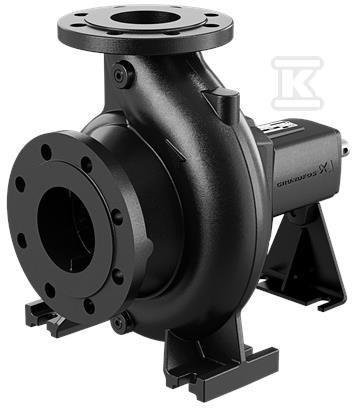

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 125-200/219 EUPY1F2AE-SBAQE 98753844

Pompa odśrodkowa z wolną końcówką wału

Jednostopniowa pompa niesamozasysająca zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Przeznaczona do tłoczenia wody w zakresie temperatury 0 °C . 120 °C, z nominalną temperaturą pracy 20 °C i gęstością 998,2 kg/m3. Osiowy króciec ssawny DN 150 i promieniowy króciec tłoczny DN 125 z kołnierzami typu PN 16 wg EN 1092-2, standard połączeń rurowych DIN. Wał poziomy, wolna końcówka wału umożliwia sprzężenie z silnikiem zewnętrznym.

Przy prędkości 1450 obr/min pompa osiąga przepływ znamionowy 256 m3/h przy wysokości podnoszenia 11,9 m. Rzeczywista średnica wirnika wynosi 219 mm przy nominalnej 200 mm. Tolerancja krzywej ISO9906:2012 3B, minimalny wskaźnik sprawności MEI ? 0,70. Zakres prędkości roboczej 500 obr/min . 3700 obr/min.

Konstrukcja i materiały

Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Ułatwia to serwis i wymianę uszczelnienia przy zachowaniu ciągłości instalacji.

Korpus pompy wykonany z żeliwa szarego EN-GJL-250, klasa ASTM 35. Wirnik z żeliwa EN-GJL-200, klasa ASTM 30. Wewnętrzna powłoka pompy CED. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Pierścień maty mosiężny. Uszczelnienie wału kod BAQE, typ single.

Łożyska standardowe, konstrukcja zapewnia stabilną pracę przy ciągłym tłoczeniu wody. Maksymalne ciśnienie pracy 16 bar.

Zastosowanie i parametry pracy

Pompa przeznaczona do transportu wody, gdzie wymagana jest niezawodna praca przy stałych parametrach. Brak wbudowanego falownika i czujnika ciśnienia - sterowanie realizowane jest zewnętrznie.

Dane pracy odnoszą się do wody o temperaturze 20 °C. Zakres temperatur cieczy 0 °C . 120 °C pozwala na zastosowanie. Nominalne osiągi podane dla prędkości 1450 obr/min.

Masa netto 125 kg, masa brutto 134 kg, objętość wysyłkowa 0,383 m3.

Instalacja i obsługa

Przyłącza wlotowe i wylotowe zgodne z EN 1092-2, typ DIN, ciśnienie znamionowe PN 16. Montaż poziomy wału ułatwia integrację z istniejącymi liniami. Konstrukcja back-pull-out skraca czas przeglądów, bo nie wymaga rozcinania rurociągów.

Uszczelnienie mechaniczne single z kodem BAQE zapewnia szczelność przy pracy z wodą. Powłoka CED wewnątrz korpusu zwiększa odporność na korozję.
