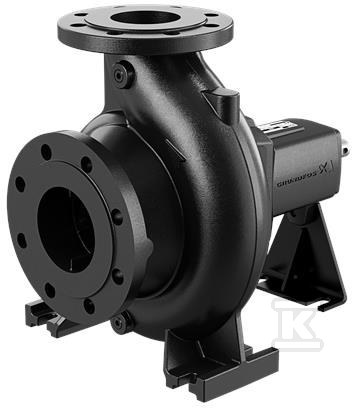

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 150-250/226-224 EUPY1F1AE-SBAQE 98757084

Pompa odśrodkowa z wolną końcówką wału do transportu wody w instalacjach przemysłowych

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Kołnierze typu PN 10 o wymiarach według EN 1092-2, z przyłączem wlotowym DN 200 i wylotowym DN 150 w standardzie DIN. Maksymalne ciśnienie pracy wynosi 10 bar, a ciśnienie znamionowe do podłączenia to PN 10.

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To rozwiązanie skraca czas obsługi i serwisowania w warunkach przemysłowych, gdzie dostęp do instalacji jest ograniczony.

Konstrukcja, materiały i uszczelnienie

Korpus pompy wykonany jest z żeliwa szarego, obudowa pompy EN-GJL-250, odpowiednik ASTM class 35. Wirnik z żeliwa, EN-GJL-200, odpowiednik ASTM class 30, z pierścieniem regulacyjnym z mosiądzu. Wewnętrzne powłoki pompy CED zwiększają odporność na korozję w kontakcie z wodą. Wał ze stali nierdzewnej EN 1.4301, AISI 304, zapewnia stabilność przy pracy z cieczą w zakresie 0 °C do 120 °C.

Uszczelnienie wału kod BAQE, typ Single. Łożyska w wersji Standard. Tolerancja krzywej wg ISO9906:2012 3B. Prędkość robocza, na której oparte są dane pompy, to 1750 obr/min, przy minimalnej prędkości 500 obr/min i maksymalnej 3700 obr/min.

Dane hydrauliczne dla wody o gęstości 998,2 kg/m3 i temperaturze pracy 20 °C to przepływ znamionowy 388,7 m3/h przy wysokości podnoszenia 17 m. Rzeczywista średnica wirnika 225 mm przy nominalnej 250 mm. Pompa bez silnika, z wolną końcówką wału, przeznaczona do współpracy z napędem dobieranym indywidualnie.

Zastosowanie, instalacja i parametry eksploatacyjne

Brak falownika i czujnika ciśnienia w standardzie, co upraszcza integrację z istniejącymi układami sterowania.

Parametry montażowe ułatwiają instalację:

• przyłącza DIN, kołnierzowe PN 10 wg EN 1092-2
• wlot DN 200, wylot DN 150
• masa netto 178 kg, masa brutto 243 kg, objętość transportowa 1,05 m3

Minimalny wskaźnik sprawności MEI ? 0,63 oraz DOE Pump Energy Index CL 0,98 wskazują na poziom efektywności hydraulicznej w klasie pomp przemysłowych. Pompa nie jest groutingowa.

Zgodność z normami i warunki pracy

Projekt zgodny z EN 733 dla wymiarów i nominalnych osiągów oraz ISO 5199 dla pomp odśrodkowych. Połączenia kołnierzowe wg EN 1092-2. Zakres temperatury cieczy 0 °C do 120 °C pozwala na pracę z wodą w typowych warunkach przemysłowych.

Konstrukcja back-pull-out, materiały żeliwne z powłoką CED oraz wał ze stali nierdzewnej EN 1.4301/AISI 304 tworzą zestaw przystosowany do ciągłej pracy w instalacjach z wodą.
