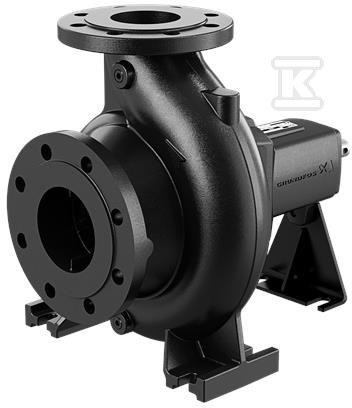

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 150-250/262 EUPY1F1AE-SBAQE 98753853

Pompa odśrodkowa z wolną końcówką wału do transportu wody

Jednostopniowa pompa odśrodkowa z wolną końcówką wału przeznaczona do tłoczenia wody. Wykonana zgodnie z ISO 5199, w wymiarach i nominalnych osiągach wg EN 733, z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i serwisowania. Pompa dostarczana jest bez silnika, bez falownika i bez czujnika ciśnienia.

Konstrukcja back-pull-out i materiały

Budowa back-pull-out ułatwia dostęp do wirnika i uszczelnienia przy zachowanej instalacji. Wał o średnicy 42 mm wykonany jest ze stali nierdzewnej EN 1.4301, AISI 304. Korpus pompy to żeliwo szare EN-GJL-250, ASTM class 35, a wirnik to żeliwo EN-GJL-200, ASTM class 30. Pierścień ślizgowy to mosiądz. Wewnętrzna powłoka korpusu to CED. Uszczelnienie wału kod BAQE, typ single. Łożyskowanie standardowe.

• konstrukcja back-pull-out do szybkiego serwisu bez rozbierania rurociągów
• wał ze stali nierdzewnej EN 1.4301 / AISI 304
• korpus żeliwny EN-GJL-250 / ASTM class 35, wirnik żeliwny EN-GJL-200 / ASTM class 30
• pierścień ślizgowy mosiężny
• wewnętrzna powłoka CED

Parametry hydrauliczne i warunki pracy

Pompa pracuje na cieczy wodnej w zakresie temperatury 0 . 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Dane hydrauliczne odnoszą się do prędkości 1450 obr/min. Przepływ znamionowy to 411 m3/h przy wysokości podnoszenia 18,5 m. Rzeczywista średnica wirnika wynosi 262 mm, nominalna 250 mm. Tolerancja krzywej wg ISO9906:2012 3B. Minimalny wskaźnik sprawności MEI ?0,63. Zakres prędkości roboczej 500 obr/min do 3700 obr/min.

• ciecz robocza: woda, zakres 0 . 120 °C
• prędkość bazowa 1450 obr/min, min. 500 obr/min, max. 3700 obr/min
• przepływ znamionowy 411 m3/h, wysokość podnoszenia 18,5 m
• wirnik 262 mm rzeczywisty, 250 mm nominalny
• uszczelnienie mechaniczne single, kod BAQE
• MEI ?0,63

Montaż i zgodność normatywna

Kołnierze typu PN 10 wg EN 1092-2, standard połączeń rurowych EN 1092-2, rodzaj przyłącza DIN. Przyłącze wlotowe DN 200, wylotowe DN 150. Maksymalne ciśnienie pracy 10 bar, ciśnienie znamionowe przyłącza PN 10. Masa netto 181 kg, masa brutto 246 kg. Pompa bez silnika, bez grouting.

• przyłącze ssawne DN 200, tłoczne DN 150, DIN
• kołnierze PN 10 wg EN 1092-2
• maksymalne ciśnienie pracy 10 bar
• zgodność wymiarowa EN 733, projekt ISO 5199
• masa netto 181 kg, brutto 246 kg
