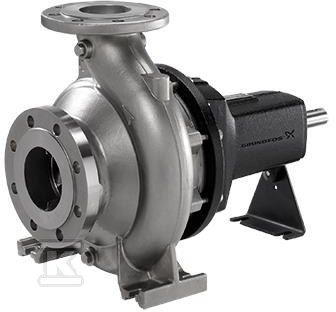

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 50-125/135AY1F2KESBAQEXW1 b/silnika 96843369

Pompa odśrodkowa z wolną końcówką wału do transportu wody

Niesamozasysająca jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według EN 733. Kołnierze typu PN 16 wykonane według EN 1092-1, z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi w miejscu instalacji.

Budowa i materiały

Korpus pompy wykonany ze stali nierdzewnej, oznaczenie EN 1.4408, odpowiednik ASTM CF8M. Wirnik również ze stali nierdzewnej EN 1.4408 / ASTM CF8M, pierścień uszczelniający ze stali nierdzewnej. Wał ze stali nierdzewnej EN 1.4401, AISI 316. Wewnętrzna powłoka korpusu bez powłoki. Uszczelnienie wału kod BAQE, typ mechaniczny Single. Łożyskowanie standardowe.

Parametry pracy i instalacja

Pompa przeznaczona do wody, zakres temperatury cieczy 0 . 120 °C, temperatura pracy odniesienia 20 °C, gęstość 998,2 kg/m3. Dane katalogowe odnoszą się do prędkości 2900 obr/min, przepływ znamionowy 75,2 m3/h przy wysokości podnoszenia 18,8 m. Rzeczywista średnica wirnika 135 mm, nominalna 125 mm. Tolerancja krzywej ISO9906:2012 3B2, minimalny wskaźnik sprawności MEI ? 0,68.

Przyłącza rurowych według EN 1092-1, rodzaj DIN, ssanie DN 65, tłoczenie DN 50, ciśnienie znamionowe przyłącza PN 16. Maksymalne ciśnienie pracy 16 bar. Zakres prędkości pompy od 500 obr/min do 3700 obr/min. Pompa dostarczana bez silnika, bez falownika, bez czujnika ciśnienia.

Obsługa i serwis

Masa netto 42,8 kg, masa brutto 53,6 kg, objętość wysyłkowa 0,159 m3.
