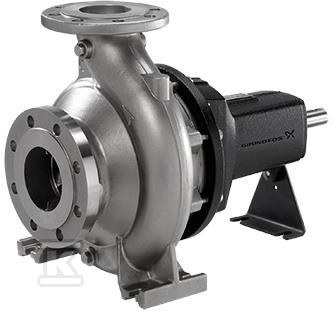

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 50-200/210Y1F2KE-SBQQE 97699486

Jednostopniowa pompa odśrodkowa z wolną końcówką wału do transportu wody

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Przeznaczona do tłoczenia wody w zakresie temperatury od -25 °C do 120 °C, z nominalną temperaturą pracy 20 °C i gęstością 998,2 kg/m3. Wolna końcówka wału umożliwia połączenie z silnikiem przez sprzęgło, a konstrukcja back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów.

Budowa i materiały odporne na korozję

Korpus pompy wykonany ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M. Wirnik również ze stali nierdzewnej EN 1.4408 / ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401, AISI 316. Uszczelnienie wału typu BQQE, mechaniczne pojedyncze. Obudowa pompy bez powłoki wewnętrznej. Łożyska w standardowym wykonaniu. Taki dobór materiałów zapewnia odporność na korozję w typowych zastosowaniach wodnych i ogranicza ryzyko osadzania się zanieczyszczeń.

• konstrukcja back-pull-out skraca czas serwisu i ogranicza prace przy rurociągach
• stal nierdzewna w korpusie, wirniku i wale ogranicza oddziaływanie wody
• uszczelnienie mechaniczne pojedyncze BQQE do pracy z wodą
• brak falownika i czujnika ciśnienia w standardzie, pompa bez silnika

Parametry hydrauliczne i zakres pracy

Dane hydrauliczne odnoszą się do prędkości 2900 obr/min. Przepływ znamionowy 87,4 m3/h przy wysokości podnoszenia 51,2 m. Rzeczywista średnica wirnika 210 mm, nominalna 200 mm. Tolerancja krzywej wg ISO9906:2012 3B. Minimalny wskaźnik sprawności MEI ? 0,70. Zakres prędkości pracy od 500 obr/min do 3700 obr/min pozwala na dopasowanie punktu pracy do zmiennych wymagań instalacji.

• stabilna charakterystyka przy pracy z wodą
• wysoka sprawność hydrauliczna potwierdzona wskaźnikiem MEI
• możliwość regulacji prędkości w szerokim zakresie

Montaż, przyłącza i serwisowanie

Kołnierze typu PN 16 o wymiarach wg EN 1092-1, standard połączeń rurowych EN 1092-1. Przyłącze wlotowe DN 65, wylotowe DN 50, oba typu DIN. Ciśnienie znamionowe do podłączenia PN 16, maksymalne ciśnienie pracy 16 bar. Pompa dostarczana bez silnika, bez grouting. Masa netto 51,3 kg, masa brutto 60,8 kg. Standardowe przyłącza DIN ułatwiają montaż w istniejących ciągach rurowych, a dostęp do wirnika bez rozbierania rurociągów ogranicza przestoje serwisowe.
