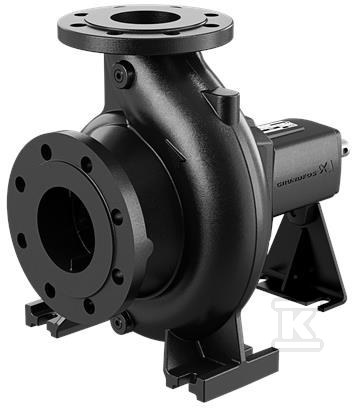

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 50-250/263Y1F2AE-SBAQE 96636006

Jednostopniowa pompa odśrodkowa z wolną końcówką wału do transportu wody

Pompa niesamozasysająca z wolną końcówką wału zaprojektowana zgodnie z ISO 5199 i wykonana w wymiarach nominalnych wg EN 733. Osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał to układ typowy dla pomp przemysłowych do ciągłej pracy z wodą. Konstrukcja back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i serwisowania na miejscu instalacji.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED zwiększającą odporność na korozję w kontakcie z wodą. Wirnik z żeliwa EN-GJL-200, ASTM class 30, współpracuje z pierścieniem zużywającym z mosiądzu. Wał ze stali nierdzewnej EN 1.4301, AISI 304, o średnicy 24 mm, pracuje z pojedynczym uszczelnieniem mechanicznym kod BAQE. Łożyska w wersji standardowej zapewniają stabilną pracę w zakresie prędkości od 500 obr/min do 3700 obr/min, a dane katalogowe odnoszą się do 2900 obr/min. Tolerancja krzywej ISO9906:2012 3B daje przewidywalną charakterystykę hydrauliczną.

Praca i wydajność

Urządzenie jest przeznaczone do pompowania wody o temperaturze od 0 °C do 120 °C, przy temperaturze pracy odniesienia 20 °C i gęstości 998,2 kg/m3. Przy prędkości 2900 obr/min nominalny przepływ wynosi 95,1 m3/h przy wysokości podnoszenia 76,8 m, przy rzeczywistej średnicy wirnika 263 mm i nominalnej 250 mm. Minimalny wskaźnik sprawności MEI ? 0,61 świadczy o dobrej efektywności energetycznej w klasie. Maksymalne ciśnienie pracy to 16 bar. Pompa dostarczana jest bez silnika, bez falownika i bez czujnika ciśnienia, co daje pełną swobodę doboru napędu do konkretnego układu.

Montaż i połączenia

Kołnierze typu PN 16 zgodne z EN 1092-2, standard połączeń rurowych EN 1092-2. Przyłącze wlotowe DN 65, wylotowe DN 50, oba w wykonaniu DIN. Masa netto 54,9 kg, masa brutto 64,4 kg, objętość wysyłkowa 0,383 m3.
