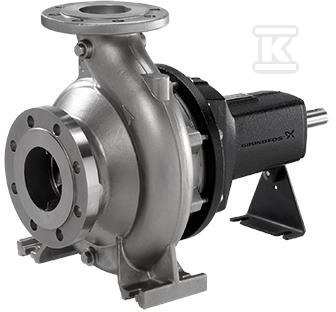

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 80-250/270Y1F2LE-SBQQE 97700098

Pompa odśrodkowa z wolną końcówką wału do transportu wody w instalacjach przemysłowych

Niesamozasysająca jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według EN 733. Kołnierze typu PN 16 wykonane według EN 1092-1, z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i serwisowania w miejscu pracy.

Konstrukcja i materiały odporne na korozję

Korpus pompy i wirnik wykonane ze stali nierdzewnej, z oznaczeniami EN 1.4517 oraz ASTM CD4MCuN. Wał ze stali nierdzewnej EN 1.4462 SAF 2205 zapewnia odporność na korozję w kontakcie z wodą. Pierścień uszczelniający również ze stali nierdzewnej. Wewnętrzna powłoka korpusu bez dodatkowego pokrycia. Przyłącza DIN, wlot DN 100, wylot DN 80, ciśnienie znamionowe połączenia PN 16. Standardowe łożyskowanie, uszczelnienie mechaniczne pojedyncze kod BQQE.

Parametry pracy i wydajność hydrauliczna

Dane hydrauliczne odnoszą się do prędkości 1450 obr/min. Przepływ znamionowy 118,3 m3/h przy wysokości podnoszenia 22,5 m. Rzeczywista średnica wirnika 270 mm, nominalna 250 mm. Tolerancja krzywej wg ISO9906:2012 3B. Minimalny wskaźnik sprawności MEI ? 0,70. Zakres prędkości roboczej od 500 obr/min do 3700 obr/min. Maksymalne ciśnienie pracy 16 bar. Przeznaczona do wody o gęstości 998,2 kg/m3, zakres temperatury cieczy -25 . 120 °C, temperatura pracy 20 °C. Pompa dostarczana bez silnika.

Montaż i warunki eksploatacji

Kompaktowe gabaryty ułatwiają zabudowę w układach przemysłowych. Masa netto 106 kg, masa brutto 116 kg, objętość wysyłkowa 0,383 m3. Brak wbudowanego falownika częstotliwości i czujnika ciśnienia. Standard połączeń rurowych EN 1092-1 zapewnia kompatybilność z typowymi instalacjami. Dzięki konstrukcji back-pull-out wymiana wirnika i uszczelnienia odbywa się od strony sprzęgła, bez rozcinania rurociągu.
