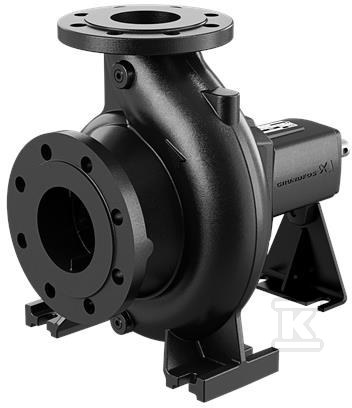

Pompa niesamozasysająca jednostopniowa z wolną końcówką wału NK 80-315/305Y1F2AE-SBAQE 96912845

Jednostopniowa pompa odśrodkowa z wolną końcówką wału do transportu wody

Pompa niesamozasysająca z wolną końcówką wału zaprojektowana zgodnie z ISO 5199 i wykonana według wymiarów nominalnych EN 733. Ma osiowy króciec ssawny, promieniowy króciec tłoczny oraz poziomy wał. Kołnierze są typu PN 16 o wymiarach według EN 1092-2, co ułatwia montaż w istniejących instalacjach przemysłowych i budynków użyteczności publicznej. Brak wbudowanego falownika i czujnika ciśnienia oznacza przeznaczenie do pracy w układach z zewnętrznym sterowaniem.

Konstrukcja back-pull-out i materiały

Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i ogranicza przestoje przy wymianie uszczelnienia lub wirnika.

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik to żeliwo EN-GJL-200, odpowiednik ASTM class 30. Wał wykonano ze stali nierdzewnej EN 1.4301, AISI 304. Pierścień pierścieniowy to mosiądz. Wewnętrzna powierzchnia pompy ma powłokę CED. Uszczelnienie wału to typ single z kodem BAQE.

Praca, parametry i instalacja

Dane katalogowe odnoszą się do prędkości 1450 obr/min. Przy tej prędkości pompa osiąga przepływ znamionowy 124,1 m3/h przy wysokości podnoszenia 28,6 m. Rzeczywista średnica wirnika wynosi 305 mm przy nominalnej 315 mm. Tolerancja krzywej to ISO9906:2012 3B, a konstrukcja łożyska to standard. Zakres prędkości roboczej to 500 obr/min minimalnie do 3700 obr/min maksymalnie. Minimalny wskaźnik sprawności MEI ? 0,70.

Przyłącza rurowych zgodne ze standardem EN 1092-2. Wlot DN 100, wylot DN 80, rodzaj przyłącza DIN. Ciśnienie znamionowe do podłączenia PN 16, maksymalne ciśnienie pracy 16 bar. Masa netto 116 kg, masa brutto 125 kg, objętość wysyłkowa 0,383 m3.

Zastosowanie i warunki pracy cieczy

Przeznaczona do tłoczenia wody o temperaturze od 0 °C do 120 °C. Temperatura cieczy podczas pracy w danych katalogowych to 20 °C, gęstość 998,2 kg/m3. Pompa nie jest dostarczana z silnikiem, co daje elastyczność doboru napędu do konkretnego układu. Brak szpachlowania.

Dzięki wymiarom EN 733 i kołnierzom PN 16 pompa pasuje do standardowych rurociągów przemysłowych, systemów cyrkulacji, chłodzenia i zaopatrzenia w wodę w obiektach gdzie wymagana jest łatwa konserwacja bez rozcinania instalacji.
