Pompa znormalizowana niesamozasysająca jednostopniowa NKE 100-160/160-154 EUPA1F2AE-SBQQE 98972345

Pompa znormalizowana do transportu wody z wbudowaną regulacją prędkości

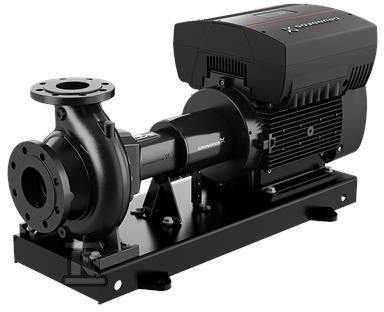

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według EN 733. Kołnierze typu PN 16 wykonane według EN 1092-2, osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Pompa i silnik asynchroniczny montowany na stopach, chłodzony wentylatorem, osadzone są na wspólnej ramie podstawy. W skrzynce zaciskowej silnika umieszczono wbudowany falownik częstotliwości i regulator PI, co umożliwia ciągłą regulację zmiennej prędkości obrotowej i dopasowanie osiągów do aktualnych wymagań.

Konstrukcja i materiały

Korpus pompy z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik odlewany z żeliwa EN-GJL-200, odpowiednik ASTM class 30. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Pierścień zużywający się z mosiądzu. Uszczelnienie wału typu BQQE, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756, typ single. Łożyskowanie standardowe. Sprzęgło elastyczne bez dystansu. Rama podstawy o kodzie 6 ST, konstrukcja EN/ISO, bez zalewania.

Zastosowanie i parametry pracy

Przeznaczona do tłoczenia wody w zakresie temperatury cieczy -25 . 120 °C, temperatura pracy 20 °C, gęstość 998,2 kg/m3. Dane pompy oparte na prędkości 2940 obr/min: przepływ znamionowy 243,2 m3/h, wysokość podnoszenia 20,97 m przy rzeczywistej średnicy wirnika 157 mm, nominalnej 160 mm. Tolerancja krzywej ISO9906:2012 3B2, minimalny wskaźnik sprawności MEI ?0,70. Maksymalne ciśnienie pracy 16 bar, zakres temperatury otoczenia -20 . 40 °C. Przyłącze wlotowe DN 125, wylotowe DN 100, rodzaj DIN, ciśnienie znamionowe połączeń PN 16, standard EN 1092-2.

Silnik i sterowanie

Silnik asynchroniczny typ 160LB, moc znamionowa P2 18,5 kW, częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-480 V, prąd znamionowy 37,0-31,0 A, współczynnik mocy cos ? 0,91-0,88. Prędkość nominalna 480-3540 obr/min, 2 bieguny, klasa efektywności IE3, sprawność przy pełnym obciążeniu 92,4 %. Stopień ochrony IP55, klasa izolacji F. Układ sterowania z wbudowanym falownikiem, bez czujnika ciśnienia. Regulacja prędkości pozwala utrzymać stałe parametry przy zmiennym zapotrzebowaniu.

Montaż i zgodność

Montaż na wspólnej ramie podstawy z pompą i silnikiem ułatwia instalację i wyważenie. Połączenia kołnierzowe PN 16 zgodne z EN 1092-2, typ DIN na ssaniu i tłoczeniu. Masa netto 309 kg, masa brutto 324 kg, objętość wysyłki 0,577 m3. Zgodność z EN 733 dla pomp znormalizowanych oraz ISO 5199 dla wykonania.
