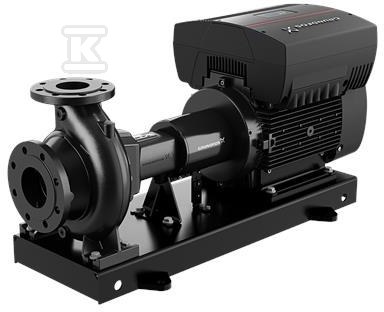

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 100-160/160-154 EUPA2F2AE-SBQQE 98973404

Pompa znormalizowana jednostopniowa do wody z regulacją prędkości i konstrukcją back-pull-out

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według EN 733. Kołnierze PN 16 wykonane wg EN 1092-2, osiowy króciec ssawny i promieniowy króciec tłoczny przy poziomym wale. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi i serwisowania na miejscu instalacji.

Pompa jest przeznaczona do tłoczenia wody w zakresie temperatury cieczy od -25 °C do 120 °C. W warunkach pracy przyjmuje się temperaturę 20 °C i gęstość 998,2 kg/m3. Znamionowy przepływ wynosi 243,2 m3/h przy wysokości podnoszenia 20,97 m, przy prędkości 2940 obr/min. Rzeczywista średnica wirnika to 157 mm przy nominalnej 160 mm. Tolerancja krzywej wg ISO9906:2012 3B2 zapewnia powtarzalność osiągów.

Konstrukcja, materiały i uszczelnienie

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Pierścień prowadzący z mosiądzu. Wewnętrzna powłoka pompy CED zwiększa odporność na korozję w kontakcie z wodą.

Uszczelnienie wału kod BQQE, typ Single, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756. Sprzęgło elastyczne z dystansem umożliwia przeniesienie napędu bez konieczności demontażu rurociągów. Rama podstawy wg EN/ISO, kod 6, z pompą i silnikiem zamontowanymi na wspólnej stopie.

Osiągi hydrauliczne i silnik MGE z wbudowanym falownikiem

Napęd stanowi asynchroniczny silnik elektryczny montowany na stopach, chłodzony wentylatorem, typ 160LB. Moc znamionowa P2 18,5 kW przy częstotliwości podstawowej 50 Hz. Napięcie nominalne 3 x 380-480 V, prąd znamionowy 37,0-31,0 A, współczynnik mocy cos ? 0,91-0,88. Prędkość nominalna 480-3540 obr/min, 2 bieguny.

Silnik klasy efektywności IE3 ze sprawnością przy pełnym obciążeniu 92,4 %. Klasa izolacji F, stopień ochrony IP55. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI, co umożliwia ciągłą regulację prędkości obrotowej i dopasowanie pracy pompy do aktualnego zapotrzebowania. Układ sterowania nie zawiera czujnika ciśnienia.

Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności hydraulicznej w klasie standardowych pomp EN 733.

Montaż, przyłącza i warunki pracy

Przyłącze wlotowe DN 125, wylotowe DN 100, typ DIN, ciśnienie znamionowe PN 16. Standard połączeń rurowych EN 1092-2. Maksymalne ciśnienie pracy 16 bar. Zakres temperatury otoczenia od -20 °C do 40 °C.

Masa netto 308 kg, masa brutto 323 kg, objętość wysyłkowa 0,577 m3. Pompa i silnik dostarczane są jako zespół na wspólnej ramie, gotowy do montażu poziomego. Brak konieczności grouting.
