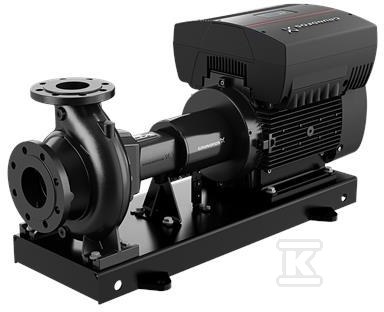

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 100-160/167 EUPA2F2AE-SBQQE 98973402

Pompa odśrodkowa znormalizowana z wbudowaną regulacją prędkości

Niesamozasysająca jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199 i wykonana w wymiarach nominalnych wg EN 733. Przeznaczona jest do tłoczenia wody w instalacjach przemysłowych, komunalnych i obiektowych, gdzie wymagana jest stabilna praca przy zmiennym zapotrzebowaniu. Kołnierze typu PN 16 o wymiarach według EN 1092-2, osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem ułatwiają montaż w standardowych układach rurowych. Konstrukcja back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, klasa ASTM 35, z wewnętrzną powłoką CED zwiększającą odporność na korozję. Wirnik z żeliwa EN-GJL-200, klasa ASTM 30, o rzeczywistej średnicy 167 mm przy nominalnej 160 mm, współpracuje z wałem ze stali nierdzewnej EN 1.4301, AISI 304. Uszczelnienie wału typu BQQE to pojedyncze uszczelnienie mechaniczne z mieszkiem gumowym zgodne z DIN EN 12756, nieodciążone. Pierścień założeniowy mosiężny oraz standardowa konstrukcja łożysk zapewniają bezawaryjną pracę przy prędkości pompy 2940 obr/min. Sprzęgło elastyczne ze spacją i wspólna rama podstawy wg EN/ISO, kod 6, stabilizują zespół pompa-silnik. Tolerancja krzywej wg ISO9906:2012 3B2 oraz minimalny wskaźnik sprawności MEI ? 0,70 potwierdzają wysoką efektywność hydrauliczną.

Sterowanie i napęd

Zespół napędzany jest asynchronicznym silnikiem elektrycznym montowanym na stopach, chłodzonym wentylatorem, o mocy znamionowej 22 kW, klasie efektywności IE3 i sprawności przy pełnym obciążeniu 92,7 %. Silnik 180MB, 2-biegunowy, 50 Hz, zasilany 3 x 380-480 V, prąd znamionowy 43,5-35,0 A, współczynnik mocy 0,91-0,90, klasa izolacji F, stopień ochrony IP55. W skrzynce zaciskowej silnika umieszczono wbudowany falownik częstotliwości z regulatorem PI, co umożliwia ciągłą regulację prędkości obrotowej i dopasowanie osiągów pompy do aktualnych wymagań. Przepływ znamionowy wynosi 227,1 m3/h przy wysokości podnoszenia 26 m. Masa netto zespołu to 318 kg, brutto 333 kg.

Zastosowanie i warunki pracy

Pompa przeznaczona jest do cieczy: woda o gęstości 998,2 kg/m3 w zakresie temperatury od -25 °C do 120 °C, temperatura pracy odniesienia 20 °C. Dopuszczalna temperatura otoczenia od -20 °C do 40 °C. Maksymalne ciśnienie pracy 16 bar. Przyłącze wlotowe DN 125, wylotowe DN 100, standard połączeń rurowych EN 1092-2, typ DIN, ciśnienie znamionowe PN 16. Dzięki wbudowanej regulacji prędkości pompa dobrze sprawdza się w systemach cyrkulacji, zaopatrzenia w wodę, chłodzenia i podnoszenia ciśnienia, gdzie wymagane jest płynne dostosowanie wydajności bez dodatkowych armatur dławiących.
