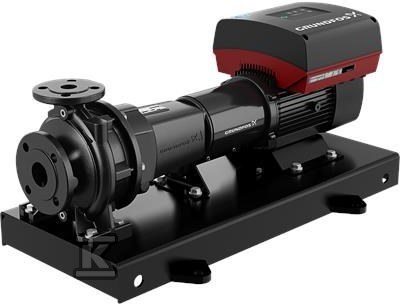

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 100-160/169 EUPA2F2AE-SBQQE 99105874

Pompa znormalizowana jednostopniowa do transportu wody z wbudowanym sterowaniem prędkością

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199 i o wymiarach nominalnych wg EN 733. Ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Pompa i silnik są zamontowane na wspólnej ramie podstawy zgodnej z ISO 3661, co upraszcza montaż i serwis. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. W praktyce oznacza to krótszy czas obsługi i mniejszą ingerencję w instalację.

Konstrukcja i materiały odporne na eksploatację

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik to żeliwo EN-GJL-200, odpowiednik ASTM class 30, zamknięty z podwójnie zakrzywionymi łopatkami o gładkich powierzchniach. Wirnik jest statycznie wyważony wg ISO 1940-1 klasa G6.3 i hydraulicznie zrównoważony w celu kompensacji siły osiowej. Wał ze stali nierdzewnej EN 1.4301, AISI 304, ma średnicę 24 mm w miejscu mocowania sprzęgła. Pierścień zużycia to mosiądz.

Uszczelnienie wału typu BQQE to pojedyncze, niezrównoważone uszczelnienie z mieszkiem gumowym zgodne z DIN EN 12756. Przekazanie momentu odbywa się przez sprężynę i wokół mieszka, dzięki czemu uszczelnienie nie ściera wału, a ruch osiowy nie jest blokowany przez osady. Pierścienie uszczelniające z węglika krzemu SiC, uszczelnienie wtórne z EPDM, co zapewnia dobrą odporność na gorącą wodę. Korpus ma otwory do odpowietrzania i spustu zamknięte zaślepkami.

Sprzęgło elastyczne z dystansem umożliwia serwis pompy bez odkręcania pompy i silnika od podstawy. Rama podstawy EN/ISO kod 6, połączenia kołnierzowe PN 16 wg EN 1092-2, typ DIN na wlocie DN 125 i wylocie DN 100. Minimalny wskaźnik sprawności MEI ? 0,68.

Napęd z silnikiem synchronicznym IE5 i wbudowanym falownikiem

Zastosowano synchroniczny silnik elektryczny z magnesami trwałymi, montowany na stopach, chłodzony wentylatorem, typ 100LD. Silnik jest całkowicie zamknięty, stopień ochrony IP55, klasa izolacji F, 4 bieguny. Nominalna moc P2 3 kW przy napięciu 3 x 380-500 V, prąd znamionowy 5,80-4,60 A, współczynnik mocy cos ? 0,91-0,86. Prędkość nominalna w zakresie 180-2200 obr/min, częstotliwość podstawowa 50 Hz, sprawność przy pełnym obciążeniu 90,1 %.

Klasa efektywności IE5 wg IEC 60034-30-2. W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości i regulator PI. Umożliwia to ciągłą regulację prędkości obrotowej, a tym samym dopasowanie osiągów pompy do aktualnego zapotrzebowania. Brak zewnętrznego czujnika ciśnienia w standardzie, ale istnieje możliwość podłączenia zewnętrznego czujnika do sterowania przepływem, różnicą ciśnień lub temperaturą.

Wydajność hydrauliczna, warunki pracy i instalacja

Pompa przeznaczona jest do tłoczenia wody. Zakres temperatury cieczy -25 . 120 °C, temperatura cieczy podczas pracy 20 °C, gęstość 998,2 kg/m3. Dopuszczalny zakres temperatury otoczenia -20 . 50 °C, maksymalne ciśnienie pracy 16 bar.

Dane hydrauliczne oparte są o prędkość 1450 obr/min. Przepływ znamionowy 117 m3/h przy wysokości podnoszenia 6,5 m. Rzeczywista średnica wirnika 169 mm, nominalna 160 mm. Tolerancja krzywej ISO9906:2012 3B2, konstrukcja łożyska standard.

W praktyce instalacyjnej:

• szybki dostęp do wirnika i łożysk dzięki back-pull-out bez demontażu rurociągów,
• stabilna praca przy zmiennym zapotrzebowaniu dzięki wbudowanemu falownikowi,
• wysoka sprawność energetyczna silnika IE5 ogranicza pobór mocy w pracy ciągłej,
• materiały korpusu i wirnika z żeliwa oraz wał ze stali nierdzewnej sprawdzają się w instalacjach wodnych,
• uszczelnienie z SiC i EPDM zapewnia szczelność przy wodzie gorącej.

Masa netto 187 kg, masa brutto 202 kg, objętość transportowa 0,554 m3.
