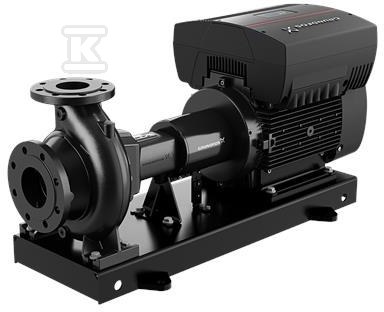

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 100-250/223 EUPA1F2AE-SBAQE 98745656

Niesamozasysająca pompa odśrodkowa z wbudowaną regulacją prędkości do transportu wody

Pompa znormalizowana wg EN 733 z silnikiem MGE, zaprojektowana zgodnie z ISO 5199. Wykonanie back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem oraz kołnierze PN 16 wg EN 1092-2 zapewniają standardowe połączenia DIN. Wbudowana przetwornica częstotliwości z regulatorem PI umieszczona w skrzynce zaciskowej silnika umożliwia ciągłą zmianę prędkości obrotowej i dopasowanie osiągów do aktualnych wymagań instalacji.

Konstrukcja i materiały

Konstrukcja back-pull-out ułatwia serwis bez rozłączania instalacji. Uszczelnienie wału typu BAQE, pojedyncze, nieodciążone z mieszkiem gumowym, zgodne z DIN EN 12756. Korpus pompy z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik odlewany z żeliwa EN-GJL-200, odpowiednik ASTM class 30, pierścień regulacyjny mosiężny. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Łożyskowanie standardowe, sprzęgło elastyczne bez dystansu, rama podstawy EN/ISO kod 7B ST. Przyłącza wlotowe DN 125 i wylotowe DN 100, typ DIN, ciśnienie znamionowe PN 16.

Sterowanie i osiągi hydrauliczne

Silnik asynchroniczny montowany na stopach, chłodzony wentylatorem, zintegrowany z pompą na wspólnej ramie. Wbudowana przetwornica częstotliwości pozwala na regulację prędkości w zakresie 240-1750 obr/min. Dane pompy oparte są o prędkość 1750 obr/min. Przepływ znamionowy 177,6 m3/h przy wysokości podnoszenia 20,1 m. Rzeczywista średnica wirnika 223 mm przy nominalnej 250 mm. Tolerancja krzywej wg ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ? 0,70. Przeznaczona do wody o gęstości 998,2 kg/m3, zakres temperatury cieczy 0 . 120 °C, temperatura pracy 20 °C. Brak czujnika ciśnienia w standardzie.

Instalacja i dane silnika

Maksymalne ciśnienie pracy 16 bar, zakres temperatury otoczenia -20 . 40 °C, standard połączeń rurowych EN 1092-2. Silnik typ 160LB, moc nominalna P2 15 kW, częstotliwość podstawowa 60 Hz, napięcie nominalne 3 x 380-480 V, prąd znamionowy 30,0-25,4 A, współczynnik mocy cos ? 0,90-0,85, 4 bieguny, prędkość nominalna 240-1750 obr/min. Sprawność silnika przy pełnym obciążeniu 92,1 %, klasa efektywności NEMA Premium / IE3 60 Hz. Rodzaj ochrony IP55, klasa izolacji F wg IEC 85. Masa netto 403 kg, masa brutto 430 kg, objętość wysyłkowa 0,769 m3.
