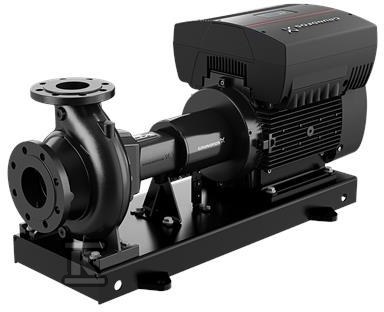

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 100-250/223 EUPA1F2BE-SBAQE 98745684

Pompa znormalizowana jednostopniowa do transportu wody z wbudowaną regulacją prędkości

Niesamozasysająca pompa odśrodkowa jednostopniowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według EN 733. Posiada osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Kołnierze typu PN 16 wykonane są według EN 1092-2, a standard połączeń rurowych to EN 1092-2 z przyłączami DIN na wlocie DN 125 i wylocie DN 100. Pompa i silnik osadzone są na wspólnej ramie podstawy EN/ISO, kod 7B ST, bez kotwienia.

Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Uszczelnienie wału BAQE to pojedyncze uszczelnienie mechaniczne z mieszkiem gumowym, nieodciążone, zgodne z DIN EN 12756. Tolerancja krzywej ISO9906:2012 3B2 oraz minimalny wskaźnik sprawności MEI ? 0,70 wskazują na przewidywalną charakterystykę hydrauliczną.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik z brązu CuSn10-C, pierścień prowadzący z mosiądzu, wał ze stali nierdzewnej EN 1.4301, AISI 304. Wewnętrzna powłoka komory pompy CED zwiększa odporność na korozję w kontakcie z wodą. Łożyskowanie w wersji standardowej, sprzęgło elastyczne bez dystansu.

Masa netto wynosi 405 kg, masa brutto 432 kg. Zakres temperatury otoczenia -20 . 40 °C, maksymalne ciśnienie pracy 16 bar, ciśnienie znamionowe przyłącza PN 16.

Parametry pracy i instalacja

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy 0 . 120 °C, temperatura pracy odniesienia 20 °C. Dane hydrauliczne odnoszą się do prędkości pompy 1750 obr/min: przepływ znamionowy 177,6 m3/h przy wysokości podnoszenia 20,1 m. Rzeczywista średnica wirnika 223 mm, nominalna 250 mm.

Instalacja na wspólnej ramie podstawy ułatwia montaż i wyrównanie. Brak czujnika ciśnienia w standardzie, przetwornica częstotliwości wbudowana. Pompa z silnikiem w komplecie, co upraszcza dobór i uruchomienie.

Napęd i sterowanie

Silnik typu 160LB, asynchroniczny montowany na stopach, chłodzony wentylatorem, z klasą ochrony IP55 i izolacji F. Nominalna moc P2 15 kW przy częstotliwości podstawowej 60 Hz, napięcie znamionowe 3 x 380-480 V, prąd znamionowy 30,0-25,4 A, współczynnik mocy cos ? 0,90-0,85. Prędkość nominalna 240-1750 obr/min, 4 bieguny, sprawność silnika przy pełnym obciążeniu 92,1 %, klasa efektywności IE NEMA Premium / IE3 60Hz.

W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości oraz regulator PI. Umożliwia to ciągłą regulację prędkości obrotowej i dopasowanie osiągów pompy do aktualnych wymagań instalacji bez dodatkowych szaf sterowniczych.
