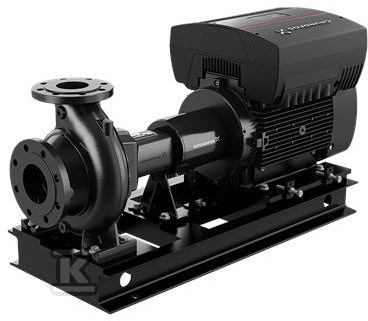

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 100-250/245 EUPA1F2BE-SBAQE 98745682

Pompa odśrodkowa znormalizowana z wbudowaną regulacją prędkości

Jednostopniowa pompa odśrodkowa niesamozasysająca. Wykonana zgodnie z ISO 5199 i wymiarami nominalnymi EN 733, z kołnierzami PN 16 wg EN 1092-2, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Rozwiązanie łączy znormalizowaną budowę z asynchronicznym silnikiem na stopach chłodzonym wentylatorem, zamontowanym na wspólnej ramie podstawy z pompą. W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości z regulatorem PI, co pozwala na ciągłą zmianę prędkości obrotowej i dopasowanie pracy do aktualnego zapotrzebowania hydraulicznego.

Konstrukcja back-pull-out i materiały

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Ułatwia to serwis i skraca przestoje w eksploatacji. Uszczelnienie wału jest nieodciążone z mieszkiem gumowym, zgodne z DIN EN 12756, w kodzie BAQE, typ single.

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik to brąz CuSn10-C, pierścień ślizgowy mosiężny. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Łożyska w standardowym wykonaniu, sprzęgło elastyczne bez dystansu. Rama podstawy EN/ISO, kod 7B ST.

Osiągi hydrauliczne i sterowanie

Dane hydrauliczne odnoszą się do prędkości 1460 obr/min. Przepływ znamionowy 160,6 m3/h przy wysokości podnoszenia 17,54 m. Rzeczywista średnica wirnika 245 mm przy nominalnej 250 mm. Tolerancja krzywej wg ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ? 0,70.

Napęd to silnik 160LB, 11 kW, 50 Hz, 4 bieguny, klasa efektywności IE3 ze sprawnością przy pełnym obciążeniu 91,4 %. Napięcie nominalne 3 x 380-480 V, prąd znamionowy 22,0-17,8 A, cos ? 0,91-0,90. Zakres prędkości nominalnej 240-1750 obr/min. Ochrona IP55, klasa izolacji F. Wbudowana przetwornica częstotliwości zapewnia płynną regulację bez dodatkowego czujnika ciśnienia.

Instalacja i warunki pracy

Przeznaczona do pompowania wody o temperaturze 0 . 120 °C, gęstości 998,2 kg/m3. Temperatura pracy cieczy 20 °C. Maksymalne ciśnienie pracy 16 bar. Zakres temperatury otoczenia -20 . 40 °C.

Przyłącza DIN, standard EN 1092-2, ciśnienie znamionowe PN 16. Wielkość przyłącza wlotowego DN 125, wylotowego DN 100. Pompa z silnikiem zamontowana na wspólnej ramie, bez grouting. Masa netto 355 kg, masa brutto 383 kg, objętość wysyłkowa 0,769 m3.
