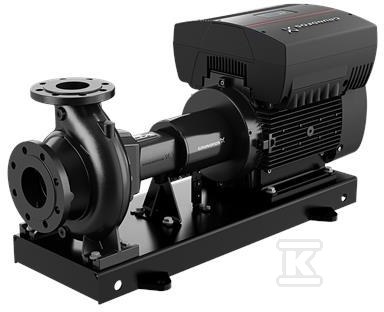

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 100-250/245 EUPA2F2AE-SBQQE 98973382

Pompa znormalizowana wg EN 733 z silnikiem MGE

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Przeznaczona do tłoczenia czystej wody w zakresie temperatury od -25 °C do 120 °C, z nominalną pracą przy 20 °C i gęstości 998,2 kg/m3. Osiowy króciec ssawny DN 125 i promieniowy króciec tłoczny DN 100 z kołnierzami PN 16 wg EN 1092-2, poziomy wał i wspólna rama podstawy z silnikiem ułatwiają montaż w układach z długim sprzęgłem.

Konstrukcja back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i serwisowania w miejscu pracy. Uszczelnienie wału typu BQQE, single, z nieodciążonym mieszkiem gumowym zgodnym z DIN EN 12756, zapewnia szczelność przy typowych zastosowaniach wodnych.

Konstrukcja back-pull-out i materiały

Pompa wykonana jest z żeliwa szarego. Korpus pompy to EN-GJL-250, ASTM class 35, wirnik to żeliwo EN-GJL-200, ASTM class 30. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Pierścień regulacyjny z mosiądzu, wewnętrzna powłoka komory pompy CED. Łożyskowanie standardowe, sprzęgło elastyczne z dystansem, rama podstawy EN/ISO kod 7.

• korpus i wirnik z żeliwa szarego o potwierdzonych klasach wytrzymałości
• wał ze stali nierdzewnej 1.4301 odporny na korozję
• powłoka wewnętrzna CED chroniąca komorę pompy
• konstrukcja back-pull-out bez rozłączania rurociągów

Sterowanie z wbudowaną przetwornicą częstotliwości i wydajność hydrauliczna

Silnik asynchroniczny montowany na stopach, chłodzony wentylatorem, typ 160LB, 11 kW, 4 bieguny, 50 Hz, napięcie 3 x 380-480 V, prąd znamionowy 22,0-17,8 A, cos ? 0,91-0,90. Klasa efektywności IE3, sprawność przy pełnym obciążeniu 91,4 %, klasa izolacji F, ochrona IP55.

W skrzynce zaciskowej silnika znajduje się wbudowana przetwornica częstotliwości z regulatorem PI. Umożliwia ciągłą regulację prędkości obrotowej w zakresie 240-1750 obr/min, a przy danych pompy 1460 obr/min uzyskuje się przepływ znamionowy 160,6 m3/h przy wysokości podnoszenia 17,54 m. Wirnik o rzeczywistej średnicy 245 mm, nominalnej 250 mm. Tolerancja krzywej ISO9906:2012 3B2, minimalny wskaźnik sprawności MEI ?0,70.

• wbudowana regulacja prędkości bez dodatkowego sterownika
• dopasowanie wydajności do aktualnego zapotrzebowania
• wysoka sprawność silnika IE3

Instalacja i warunki pracy

Przyłącza DIN, wlot DN 125, wylot DN 100, ciśnienie znamionowe PN 16, maksymalne ciśnienie pracy 16 bar. Standard połączeń rurowych EN 1092-2. Zakres temperatury otoczenia:-20 °C . 40 °C. Pompa z silnikiem zamontowana na wspólnej ramie, bez kotwienia.

Masa netto 349 kg, masa brutto 376 kg, objętość wysyłkowa 0,769 m3. Przeznaczona do pracy z wodą, bez czujnika ciśnienia w standardzie.
