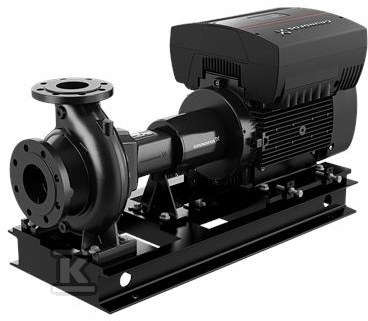

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 100-250/274 EUPA1F2AE-SBAQE 98745653

Pompa znormalizowana do transportu wody z wbudowaną regulacją prędkości

Niesamozasysająca jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według EN 733. Z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Pompa i silnik asynchroniczny montowany na stopach są osadzone na wspólnej ramie podstawy, co upraszcza montaż i utrzymuje układ w jednej płaszczyźnie.

Konstrukcja back-pull-out i materiały

Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Uszczelnienie wału BAQE jest nieodciążone z mieszkiem gumowym, zgodne z DIN EN 12756, w wykonaniu single.

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30, współpracuje z pierścieniem mosiężnym. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Kołnierze PN 16 o wymiarach według EN 1092-2, standard połączeń rurowych EN 1092-2, typ przyłącza DIN na wlocie DN 125 i wylocie DN 100. Sprzęgło elastyczne bez dystansu, rama podstawy typu C-channel, kod 28.

Osiągi hydrauliczne i regulacja

Dane hydrauliczne odnoszą się do prędkości 1460 obr/min. Przepływ znamionowy 173,1 m3/h przy wysokości podnoszenia 22 m. Rzeczywista średnica wirnika 274 mm, nominalna 250 mm. Tolerancja krzywej ISO9906:2012 3B2, minimalny wskaźnik sprawności MEI ?0,70.

Silnik wyposażono w wbudowaną przetwornicę częstotliwości i regulator PI umieszczone w skrzynce zaciskowej. Umożliwia to ciągłą regulację prędkości obrotowej w zakresie 240-1750 obr/min i dopasowanie pracy pompy do aktualnych wymagań instalacji. Czujnik ciśnienia nie jest przewidziany.

Czynnikiem tłoczonym jest woda o gęstości 998,2 kg/m3. Zakres temperatury cieczy 0 . 120 °C, temperatura pracy 20 °C. Maksymalne ciśnienie pracy 16 bar.

Silnik MGE, instalacja i warunki pracy

Silnik typu 160LB o nominalnej mocy P2 15 kW, klasa efektywności IE3, sprawność przy pełnym obciążeniu 92,1 %. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-480 V, prąd znamionowy 30,0-25,4 A, współczynnik mocy cos ? 0,90-0,85. Liczba biegunów 4, prędkość nominalna 240-1750 obr/min w trybie regulowanym. Rodzaj ochrony IP55, klasa izolacji F.

Zakres temperatury otoczenia -20 . 40 °C. Masa netto 357 kg, masa brutto 372 kg. Pompa z silnikiem w komplecie, konstrukcja łożyska standard.
