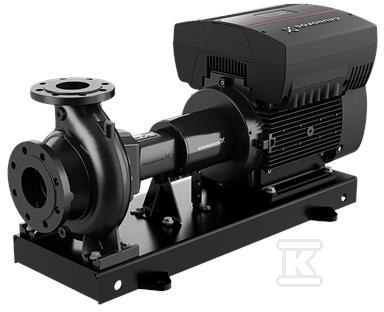

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 100-250/274 EUPA2F2AE-SBQQE 98973380

Pompa odśrodkowa znormalizowana z regulacją prędkości do instalacji wodnych

Pompa znormalizowana niesamozasysająca jednostopniowa przeznaczona do tłoczenia wody. Wykonana zgodnie z ISO 5199 z wymiarami i nominalnymi osiągami wg EN 733, z kołnierzami PN 16 według EN 1092-2. Osiowy króciec ssawny DN 125 i promieniowy króciec tłoczny DN 100 z poziomym wałem pozwalają na prosty montaż w istniejących rurociągach. Znamionowy przepływ 173,1 m3/h przy wysokości podnoszenia 22 m uzyskany jest przy prędkości 1460 obr/min i rzeczywistej średnicy wirnika 274 mm, przy nominalnej średnicy 250 mm. Zakres pracy cieczy od -25 °C do 120 °C przy gęstości 998,2 kg/m3, temperatura odniesienia 20 °C, maksymalne ciśnienie pracy 16 bar.

Konstrukcja back-pull-out i materiały robocze

Budowa typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i ogranicza prace przy instalacji. Uszczelnienie wału typu BQQE, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756, w wersji Single zapewnia szczelność przy pracy z wodą.

Korpus pompy z żeliwa szarego EN-GJL-250, klasa ASTM 35, z wewnętrzną powłoką CED. Wirnik odlewany z żeliwa EN-GJL-200, klasa ASTM 30. Pierścień uszczelniający mosiężny. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Rama podstawy wspólna dla pompy i silnika, konstrukcja EN/ISO, kod 7, sprzęgło elastyczne z dystansem. Tolerancja krzywej ISO9906:2012 3B2, konstrukcja łożyska standardowa, minimalny wskaźnik sprawności MEI ? 0,70.

Masa netto 403 kg, masa brutto 430 kg, objętość wysyłkowa 0,769 m3. Zakres temperatury otoczenia -20 °C . 40 °C.

Sterowanie z wbudowaną przetwornicą częstotliwości

Silnik montowany na stopach, chłodzony wentylatorem, z wbudowaną przetwornicą częstotliwości i regulatorem PI umieszczonym w skrzynce zaciskowej. Rozwiązanie pozwala na ciągłą regulację prędkości obrotowej w zakresie 240-1750 obr/min i dopasowanie osiągów pompy do aktualnych wymagań instalacji. Układ sterowania bez czujnika ciśnienia, przetwornica zintegrowana.

Silnik typu 160LB, moc znamionowa P2 15 kW, klasa efektywności IE3, sprawność przy pełnym obciążeniu 92,1 %. Zasilanie 3 x 380-480 V, 50 Hz, prąd znamionowy 30,0-25,4 A, współczynnik mocy cos fi 0,90-0,85, 4 bieguny. Klasa izolacji F, rodzaj ochrony IP55 wg IEC 34-5.

Dane instalacyjne i warunki pracy

Przyłącza DIN, standard połączeń rurowych EN 1092-2, ciśnienie znamionowe PN 16. Wlot DN 125, wylot DN 100. Pompa z silnikiem w komplecie, tak. Brak grouting.

Parametry pracy odnoszą się do wody o temperaturze 20 °C. Zakres temperatur cieczy -25 °C . 120 °C. Konstrukcja znormalizowana wg EN 733 ułatwia wymianę w istniejących instalacjach.
