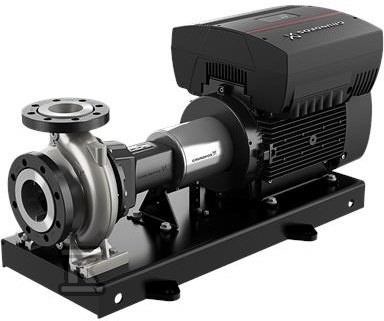

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 100-315/279A2F2KE-SBQQE 97704283

Pompa znormalizowana do transportu wody w instalacjach przemysłowych i komunalnych

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według EN 733. Wykonanie z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem zapewnia standardowe podłączenie w układach przemysłowych. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi serwisowej. Kołnierze PN 16 wykonane według EN 1092-1, przyłącze wlotowe DN 125 i wylotowe DN 100 w standardzie DIN.

Konstrukcja i materiały

Korpus pompy i wirnik wykonano ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M. Wał ze stali nierdzewnej EN 1.4401, AISI 316. Kołnierz z żeliwa EN-GJS-500-7, ASTM 70-50-05. Wewnętrzna powierzchnia korpusu bez powłoki. Uszczelnienie wału typu BQQE, pojedyncze uszczelnienie mechaniczne z mieszkiem gumowym zgodne z DIN EN 12756, nieodciążone. Łożyska w wersji standardowej. Tolerancja krzywej ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ? 0,70.

Sterowanie i parametry pracy

Pompa przeznaczona do tłoczenia wody w zakresie temperatury cieczy od -25 °C do 120 °C, temperatura pracy 20 °C, gęstość 998,2 kg/m3. Dane pompy odnoszą się do prędkości 1460 obr/min. Przepływ znamionowy ok. 154,1 m3/h przy wysokości podnoszenia ok. 23,62 m. Rzeczywista średnica wirnika 279 mm, nominalna 315 mm.

Silnik wyposażony jest we wbudowaną przetwornicę częstotliwości i regulator PI umieszczone w skrzynce zaciskowej. Rozwiązanie umożliwia ciągłą regulację prędkości obrotowej w zakresie 240-1750 obr/min i dopasowanie osiągów pompy do aktualnych wymagań instalacji. Układ sterowania nie zawiera czujnika ciśnienia. Maksymalne ciśnienie pracy 16 bar, zakres temperatury otoczenia od -20 °C do 40 °C.

Silnik i instalacja

Asynchroniczny silnik elektryczny montowany na stopach, chłodzony wentylatorem, zamontowany wspólnie z pompą na ramie podstawy EN/ISO, kod 7. Sprzęgło elastyczne z dystansem. Typ silnika 160LB, moc nominalna P2 15 kW, częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-480 V, prąd znamionowy 30,0-25,4 A, współczynnik mocy cos ? 0,90-0,85. Liczba biegunów 4, klasa efektywności IE3, sprawność przy pełnym obciążeniu 92,1 %. Rodzaj ochrony IP55, klasa izolacji F.

Masa netto 416 kg, masa brutto 443 kg, objętość wysyłkowa 0,801 m3. Standard połączeń rurowych EN 1092-1, ciśnienie znamionowe przyłącza PN 16.
