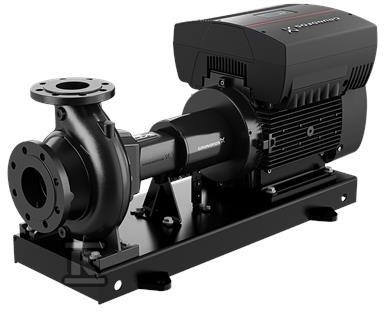

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 125-200/200 EUPA1F2AE-SBAQE 98745661

Niesamozasysająca pompa odśrodkowa z regulacją prędkości do instalacji wodnych

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Kołnierze PN 16 wykonane według EN 1092-2, osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Pompa i silnik są zamontowane na wspólnej ramie podstawy, co upraszcza montaż i serwis w instalacji przemysłowej.

Konstrukcja, materiały i serwis

• Budowa back-pull-out umożliwia dostęp do wirnika i łożysk od strony sprzęgła bez rozbierania rurociągów.
• Uszczelnienie wału kod BAQE, typ single, nieodciążone uszczelnienie z mieszkiem gumowym zgodne z DIN EN 12756.
• Korpus pompy z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED.
• Wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30.
• Wał ze stali nierdzewnej EN 1.4301, AISI 304.
• Pierścień maty mosiężny.
• Rama podstawy EN/ISO, kod 7B ST, sprzęgło elastyczne w/o spacer.
• Silnik montowany na stopach, chłodzony wentylatorem, klasa ochrony IP55, klasa izolacji F.

Sterowanie i parametry pracy

• Silnik asynchroniczny 160LB, moc nominalna P2 15 kW, zasilanie 3 x 380-480 V, 60 Hz, prąd znamionowy 30,0-25,4 A, cos fi 0,90-0,85, 4 bieguny.
• Prędkość nominalna 240-1750 obr/min, sprawność silnika przy pełnym obciążeniu 92,1 %, klasa efektywności IE3 60 Hz, NEMA Premium.
• Wbudowana przetwornica częstotliwości i regulator PI w skrzynce zaciskowej silnika. Umożliwia ciągłą regulację prędkości obrotowej i dopasowanie osiągów pompy do aktualnych wymagań.
• Prędkość bazowa danych pompy 1750 obr/min, przepływ znamionowy 279,6 m3/h, wysokość podnoszenia 15 m, rzeczywista średnica wirnika 200 mm.
• Tolerancja krzywej ISO9906:2012 3B2, konstrukcja łożyska standard.
• Minimalny wskaźnik sprawności MEI ? 0,70.

Montaż i warunki eksploatacji

• Przeznaczona do tłoczenia wody, zakres temperatury cieczy 0 °C do 120 °C, temperatura pracy 20 °C, gęstość 998,2 kg/m3.
• Zakres temperatury otoczenia -20 °C do 40 °C, maksymalne ciśnienie pracy 16 bar.
• Przyłącze wlotowe DN 150, przyłącze wylotowe DN 125, typ DIN, ciśnienie znamionowe PN 16, standard połączeń rurowych EN 1092-2.
• Masa netto 426 kg, masa brutto 453 kg, objętość wysyłkowa 0,801 m3.
• Brak czujnika ciśnienia w standardzie, układ sterowania z wbudowanym falownikiem.
