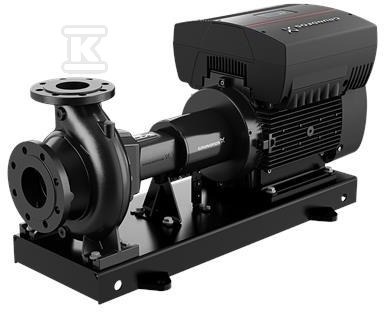

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 125-200/200 EUPA1F2BE-SBAQE 98745689

Pompa odśrodkowa znormalizowana z wbudowaną regulacją prędkości do transportu wody

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199 i wykonana w wymiarach nominalnych wg EN 733. Pompa i silnik asynchroniczny montowany na stopach tworzą zespół na wspólnej ramie podstawy, a silnik MGE ma wbudowaną przetwornicę częstotliwości z regulatorem PI umieszczonym w skrzynce zaciskowej. Dzięki temu prędkość obrotowa jest regulowana w sposób ciągły, a osiągi pompy są dostosowywane do aktualnych wymagań bez dodatkowych urządzeń zewnętrznych.

Konstrukcja i materiały

Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas przeglądów i ogranicza prace instalacyjne przy serwisie. Króciec ssawny jest osiowy, tłoczny promieniowy, wał ułożony poziomo. Połączenia kołnierzowe są typu PN 16 o wymiarach wg EN 1092-2, z przyłączem wlotowym DN 150 i wylotowym DN 125 w standardzie DIN. Rama podstawy zgodna z EN/ISO, kod 7B ST, z elastycznym sprzęgłem bez dystansu.

Uszczelnienie wału to nieodciążone uszczelnienie mechaniczne z mieszkiem gumowym zgodne z DIN EN 12756, kod BAQE, typ single. Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik z brązu CuSn10-C, pierścień prowadzący mosiężny, wał ze stali nierdzewnej EN 1.4301, AISI 304. Łożyska w wersji standardowej.

Osiągi i sterowanie

Dane katalogowe odnoszą się do prędkości 1750 obr/min. Przy nominalnej średnicy wirnika 200 mm pompa osiąga przepływ znamionowy ok. 279,6 m3/h przy wysokości podnoszenia 15 m. Tolerancja krzywej wg ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ? 0,70, DOE Pump Energy Index CL 0,94 i VL 0,47, co przekłada się na efektywne zużycie energii w pracy częściowego i pełnego obciążenia.

Zespół napędowy to silnik 160LB o mocy nominalnej 15 kW, 4 bieguny, częstotliwość podstawowa 60 Hz, napięcie 3 x 380-480 V, prąd znamionowy 30,0-25,4 A, współczynnik mocy 0,90-0,85. Sprawność silnika przy pełnym obciążeniu 92,1 %, klasa efektywności NEMA Premium / IE3 60 Hz, klasa izolacji F, ochrona IP55. Zakres prędkości regulowanej przez przetwornicę to 240-1750 obr/min, co umożliwia płynne sterowanie wydajnością bez zaworów dławiącego.

Zastosowanie i warunki pracy

Przeznaczona do pompowania wody o temperaturze od 0 do 120 °C, temperatura pracy odniesienia 20 °C, gęstość 998,2 kg/m3. Maksymalne ciśnienie pracy 16 bar, zakres temperatury otoczenia -20 . 40 °C. Standard połączeń rurowych EN 1092-2, ciśnienie znamionowe przyłącza PN 16. Pompa pracuje z przetwornicą częstotliwości, bez czujnika ciśnienia w standardzie.

Masa netto zespołu to 427 kg, masa brutto 454 kg, objętość wysyłkowa 0,801 m3. Dzięki znormalizowanym wymiarom EN 733 i konstrukcji back-pull-out instalacja i późniejsza obsługa są uproszczone, a materiały odporne na korozję zapewniają długą żywotność w typowych zastosowaniach wodnych.
