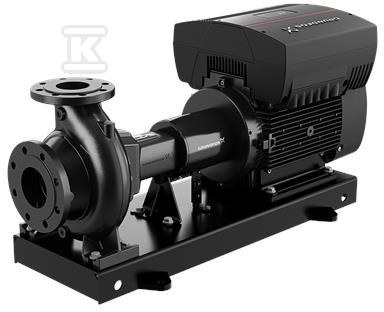

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 125-200/219 EUPA1F2AE-SBAQE 98745658

Pompa odśrodkowa znormalizowana z wbudowaną regulacją prędkości do transportu wody

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733. Pompa i silnik asynchroniczny montowany na stopach są osadzone na wspólnej ramie podstawy, a całość pracuje z wbudowaną przetwornicą częstotliwości i regulatorem PI umieszczonym w skrzynce zaciskowej silnika. Rozwiązanie umożliwia ciągłą regulację prędkości obrotowej i dopasowanie pracy do aktualnego zapotrzebowania hydraulicznego bez dodatkowych szaf sterowniczych.

Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Uszczelnienie wału BAQE jest nieodciążone, z mieszkiem gumowym zgodne z DIN EN 12756, w wykonaniu pojedynczym. Kołnierze PN 16 o wymiarach według EN 1092-2, przyłącze wlotowe DN 150 i wylotowe DN 125 w standardzie DIN, ułatwiają integrację z istniejącą siecią. Sprzęgło elastyczne bez dystansu i rama podstawy EN/ISO kod 7B ST zapewniają stabilne przeniesienie napędu.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30, współpracuje z pierścieniem mosiężnym. Wał ze stali nierdzewnej EN 1.4301, AISI 304, zapewnia odporność na korozję w kontakcie z wodą. Standardowe łożyskowanie i uszczelnienie mechaniczne BAQE są przewidziane do pracy z wodą w zakresie temperatury cieczy 0 . 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Maksymalne ciśnienie pracy wynosi 16 bar, a dopuszczalny zakres temperatury otoczenia to -20 . 40 °C.

Masa netto to 376 kg, masa brutto 403 kg, objętość wysyłkowa 0,801 m3. Brak zalewania fundamentowego w standardzie. Tolerancja krzywej wg ISO9906:2012 3B2 oraz minimalny wskaźnik sprawności MEI ? 0,70 wskazują na przewidywalną charakterystykę hydrauliczną i efektywne wykorzystanie energii w typowych punktach pracy.

Praca i parametry hydrauliczne

Dane hydrauliczne odnoszą się do prędkości pompy 1460 obr/min. Przepływ znamionowy to 257,8 m3/h przy wysokości podnoszenia 12,06 m. Rzeczywista średnica wirnika wynosi 219 mm przy nominalnej 200 mm.

Regulacja prędkości przez wbudowaną przetwornicę pozwala utrzymać zadane ciśnienie lub przepływ bez zaworów dławiącego, co ogranicza straty energii w części obciążenia. Regulator PI wbudowany w silnik MGE reaguje na zmiany zapotrzebowania i utrzymuje ustawiony punkt pracy. Brak czujnika ciśnienia w standardzie, sterowanie odbywa się po stronie przetwornicy.

Napęd i sterowanie

Silnik typu 160LB o nominalnej mocy 11 kW, klasa efektywności IE3, sprawność przy pełnym obciążeniu 91,4 %. Czterobiegunowy silnik 50 Hz pracuje przy napięciu 3 x 380-480 V i prądzie znamionowym 22,0-17,8 A, współczynnik mocy cos fi 0,91-0,90. Zakres prędkości nominalnej 240-1750 obr/min umożliwia płynne sterowanie wydajnością pompy. Klasa izolacji F i stopień ochrony IP55 zapewniają pracę w warunkach przemysłowych.

Silnik chłodzony wentylatorem, montowany na stopach, współpracuje z pompą przez sprzęgło elastyczne. Wbudowana przetwornica częstotliwości w skrzynce zaciskowej eliminuje potrzebę zewnętrznego sterownika i upraszcza okablowanie.
