Pompa znormalizowana niesamozasysająca jednostopniowa NKE 125-200/219 EUPA1F2AE-SBQQE 98972330

Pompa znormalizowana NKE do ciągłej pracy w instalacjach przemysłowych i HVAC

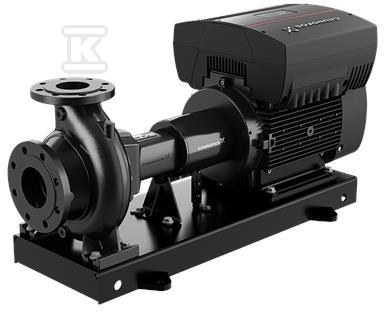

Niesamozasysająca jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199 i wykonana wg wymiarów nominalnych EN 733. Ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał, a kołnierze PN 16 wykonano według EN 1092-2. Konstrukcja typu back-pull-out pozwala wyjąć sprzęgło, korpus łożyskowy i wirnik bez demontażu silnika, korpusu pompy ani rurociągów. Pompa jest wyposażona w asynchroniczny silnik elektryczny montowany na stopach i chłodzony wentylatorem, zamontowany razem z pompą na wspólnej ramie podstawy. Silnik MGE ma wbudowaną przetwornicę częstotliwości i regulator PI umieszczone w skrzynce zaciskowej, co umożliwia ciągłą regulację zmiennej prędkości obrotowej i dopasowanie osiągów do aktualnych wymagań instalacji.

Konstrukcja i materiały

Uszczelnienie wału to nieodciążone uszczelnienie mechaniczne pojedyncze typu BQQE z mieszkiem gumowym zgodne z DIN EN 12756. Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik to żeliwo EN-GJL-200, odpowiednik ASTM class 30, a pierścień prowadzący to mosiądz. Wał wykonano ze stali nierdzewnej EN 1.4301, AISI 304. Łożyskowanie ma konstrukcję standardową, a sprzęgło jest elastyczne bez dystansu.

Zastosowanie i warunki pracy

Pompa przeznaczona jest do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze pracy 20 °C. Dane katalogowe odnoszą się do prędkości 1460 obr/min, przy przepływie znamionowym ok. 257,8 m3/h i wysokości podnoszenia 12,06 m przy rzeczywistej średnicy wirnika 219 mm. Tolerancja krzywej to ISO9906:2012 3B2, a minimalny wskaźnik sprawności MEI wynosi co najmniej 0,70. Maksymalne ciśnienie pracy to 16 bar, przyłącze ssawne DN 150, przyłącze tłoczne DN 125, typ DIN, ciśnienie znamionowe PN 16. Dopuszczalny zakres temperatury otoczenia to -20 °C do 40 °C.

Napęd i montaż

Napęd stanowi silnik asynchroniczny 11 kW, 3 x 380-480 V, 50 Hz, klasa efektywności IE3 ze sprawnością przy pełnym obciążeniu 91,4 %. Silnik ma 4 bieguny, rodzaj ochrony IP55, klasę izolacji F, współczynnik mocy cos ? 0,91-0,90 i prąd znamionowy 22,0-17,8 A. Zakres prędkości nominalnej to 240-1750 obr/min. Rama podstawy ma konstrukcję EN/ISO, kod 7B ST, bez grouting. Masa netto wynosi 376 kg, masa brutto 403 kg, a objętość wysyłkowa 0,801 m3.
