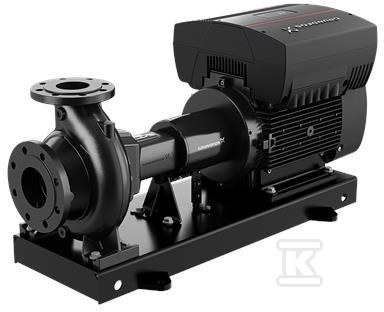

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 125-200/219 EUPA1F2BE-SBAQE 98745686

Pompa znormalizowana jednostopniowa z wbudowaną regulacją prędkości

Niesamozasysająca pompa odśrodkowa zaprojektowana zgodnie z ISO 5199 i wymiarowana wg EN 733 do transportu wody w instalacjach przemysłowych i użyteczności publicznej. Osiowy króciec ssawny DN 150 i promieniowy króciec tłoczny DN 125 z kołnierzami PN 16 wg EN 1092-2 oraz poziomy wał pozwalają na standardowe podłączenie do rurociągów DIN. Pompa i silnik asynchroniczny montowany na stopach są osadzone na wspólnej ramie podstawy EN/ISO 7B ST, co upraszcza montaż i wyrównanie.

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. Uszczelnienie wału BAQE z nieodciążonym mieszkiem gumowym jest zgodne z DIN EN 12756, a typ uszczelnienia to single. Tolerancja krzywej wg ISO9906:2012 3B2 zapewnia powtarzalność osiągów.

Konstrukcja back-pull-out i materiały odporne na wodę

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik z brązu CuSn10-C współpracuje z pierścieniem mosiężnym. Wał ze stali nierdzewnej EN 1.4301, AISI 304, zapewnia odporność na korozję w kontakcie z wodą. Łożyskowanie standardowe i elastyczne sprzęgło bez dystansu ograniczają przenoszenie drgań.

• dostęp do wirnika od strony sprzęgła bez rozcinania rurociągu
• kołnierze PN 16 wg EN 1092-2, przyłącze ssawne DN 150, tłoczne DN 125
• zakres temperatury cieczy 0 . 120 °C, temperatura pracy 20 °C, gęstość 998,2 kg/m3
• zakres temperatury otoczenia -20 . 40 °C, maksymalne ciśnienie pracy 16 bar

Sterowanie z wbudowaną przetwornicą częstotliwości

Silnik wyposażony jest w wbudowaną przetwornicę częstotliwości i regulator PI umieszczone w skrzynce zaciskowej. Rozwiązanie pozwala na ciągłą regulację prędkości obrotowej w zakresie 240-1750 obr/min i dopasowanie osiągów pompy do aktualnych wymagań instalacji bez dodatkowych zaworów dławiąco-regulacyjnych. Układ sterowania nie zawiera czujnika ciśnienia.

Przy prędkości odniesienia 1460 obr/min pompa osiąga przepływ znamionowy 257,8 m3/h przy wysokości podnoszenia 12,06 m. Rzeczywista średnica wirnika wynosi 219 mm przy nominalnej 200 mm. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza efektywność energetyczną w klasie znormalizowanych pomp.

• ciągła regulacja prędkości przez wbudowany falownik
• regulator PI w skrzynce zaciskowej silnika
• brak konieczności zewnętrznego sterownika do podstawowej regulacji

Silnik IE3 i dane instalacyjne

Zastosowano silnik asynchroniczny typu 160LB o mocy znamionowej P2 11 kW, 4 bieguny, częstotliwość podstawowa 50 Hz, napięcie 3 x 380-480 V, prąd znamionowy 22,0-17,8 A, cos ? 0,91-0,90. Klasa efektywności IE3, sprawność przy pełnym obciążeniu 91,4 %, klasa izolacji F, stopień ochrony IP55. Prędkość nominalna silnika 240-1750 obr/min w trybie regulowanym.

Masa netto 377 kg, masa brutto 405 kg, objętość wysyłkowa 0,801 m3. Rama podstawy bez kotwienia na zaprawę. Pompa z silnikiem dostarczana jako kompletny zespół, gotowy do montażu na posadzce przemysłowej.
