Pompa znormalizowana niesamozasysająca jednostopniowa NKE 125-200/219 EUPA2F2AE-SBQQE 98973390

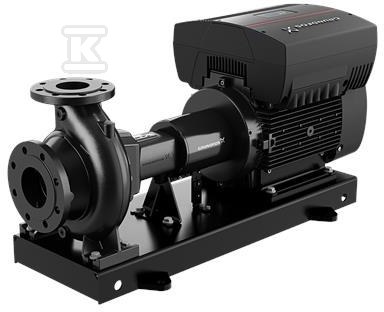

Niesamozasysająca pompa odśrodkowa NKE 125-200/219 z wbudowaną regulacją prędkości

Pompa znormalizowana wg EN 733 z silnikiem MGE. Wykonana zgodnie z ISO 5199 ma osiowy króciec ssawny, promieniowy króciec tłoczny i poziomy wał. Kołnierze PN 16 o wymiarach EN 1092-2 zapewniają standardowe połączenie z rurociągiem DN 150 na ssaniu i DN 125 na tłoczeniu. Konstrukcja typu back-pull-out pozwala na wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów, co skraca czas obsługi.

Budowa i materiały odporne na eksploatację

Korpus pompy z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED zwiększającą odporność na korozję. Wirnik odlewany z żeliwa EN-GJL-200, odpowiednik ASTM class 30, o rzeczywistej średnicy 219 mm przy nominalnej 200 mm. Wał ze stali nierdzewnej EN 1.4301, AISI 304, współpracuje z nieodciążonym uszczelnieniem mechanicznym typu BQQE z mieszkiem gumowym zgodnym z DIN EN 12756. Pierścień regulacyjny z mosiądzu stabilizuje szczelinę roboczą. Pompa i silnik osadzone są na wspólnej ramie podstawy EN/ISO, typ 7, ze sprzęgłem elastycznym z dystansem. Standardowa konstrukcja łożysk i tolerancja krzywej ISO9906:2012 3B2 zapewniają powtarzalną charakterystykę hydrauliczną.

Sterowanie i dopasowanie wydajności

Zintegrowany asynchroniczny silnik elektryczny 160LB o mocy 11 kW, klasa efektywności IE3 i sprawności 91,4 % przy pełnym obciążeniu. Silnik chłodzony wentylatorem, IP55, klasa izolacji F, 4 bieguny, zasilanie 3 x 380-480 V, 50 Hz, prąd znamionowy 22,0-17,8 A, cos ? 0,91-0,90. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości z regulatorem PI, co umożliwia ciągłą zmianę prędkości w zakresie 240-1750 obr/min. Dzięki temu osiągi pompy są dopasowywane do aktualnego zapotrzebowania. Przy prędkości odniesienia 1460 obr/min pompa osiąga przepływ znamionowy 257,8 m3/h przy wysokości podnoszenia 12,06 m. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoki poziom efektywności hydraulicznej.

Warunki pracy i instalacja

Przeznaczona do tłoczenia wody o gęstości ok. 998,2 kg/m3 w zakresie temperatury cieczy od -25 °C do 120 °C, temperatura pracy 20 °C. Dopuszczalna temperatura otoczenia od -20 °C do 40 °C. Maksymalne ciśnienie pracy 16 bar przy połączeniu PN 16. Przyłącza DIN zgodne z EN 1092-2, ssanie DN 150, tłoczenie DN 125. Masa netto 364 kg, waga brutto 391 kg. Brak konieczności grouting.
