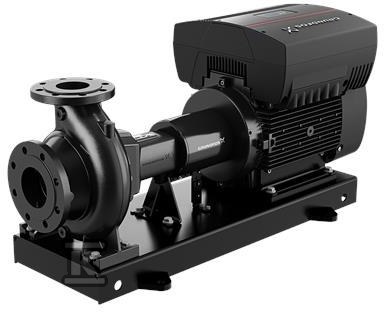

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 125-200/226 EUPA1F2AE-SBAQE 98745657

Pompa znormalizowana do transportu wody z wbudowaną regulacją prędkości

Jednostopniowa pompa odśrodkowa niesamozasysająca zaprojektowana zgodnie z ISO 5199 i wykonana w wymiarach nominalnych wg EN 733. Przeznaczona jest do tłoczenia wody w instalacjach przemysłowych, komunalnych i obiektowych, gdzie wymagana jest stabilna praca przy zmiennym zapotrzebowaniu. Osiowy króciec ssawny i promieniowy króciec tłoczny z kołnierzami PN 16 wg EN 1092-2 oraz poziomy wał ułatwiają integrację z istniejącymi rurociągami. Wbudowana przetwornica częstotliwości z regulatorem PI w skrzynce zaciskowej silnika pozwala na ciągłą zmianę prędkości obrotowej w zakresie 240-1750 obr/min, co dopasowuje wydajność do aktualnych potrzeb bez dodatkowych zaworów dławiących.

Budowa back-pull-out i materiały odporne na pracę ciągłą

Konstrukcja typu back-pull-out umożliwia wyjęcie sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca czas obsługi i ogranicza przestoje przy przeglądzie uszczelnienia wału. Uszczelnienie mechaniczne typu Single z kodem BAQE, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756, zapewnia szczelność przy pracy z wodą w temperaturze 0 . 120 °C.

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, klasa ASTM 35, z wewnętrzną powłoką CED zwiększającą odporność na korozję. Wirnik z żeliwa EN-GJL-200, klasa ASTM 30, współpracuje z pierścieniem mosiężnym. Wał ze stali nierdzewnej EN 1.4301, AISI 304, ogranicza ryzyko korozji w strefie uszczelnienia. Pompa i silnik osadzone są na wspólnej ramie podstawy EN/ISO, kod 7B ST, ze sprzęgłem elastycznym bez dystansu.

Parametry pracy i warunki instalacji

Dane katalogowe odnoszą się do prędkości 1460 obr/min. Przy tej prędkości pompa osiąga przepływ znamionowy 271,7 m3/h przy wysokości podnoszenia 13,18 m, przy wirniku o rzeczywistej średnicy 226 mm i nominalnej 200 mm. Tolerancja krzywej wg ISO9906:2012 3B2 zapewnia powtarzalność osiągów.

Przyłącza DIN: wlot DN 150, wylot DN 125, ciśnienie znamionowe PN 16. Maksymalne ciśnienie pracy wynosi 16 bar. Zakres temperatury otoczenia -20 . 40 °C pozwala na montaż w nieogrzewanych pomieszczeniach technicznych. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną w klasie pomp znormalizowanych.

• montaż na wspólnej ramie z silnikiem, bez kotwienia na zaprawę
• kołnierze EN 1092-2 gotowe do standardowych połączeń rurowych
• konstrukcja do pracy z wodą o gęstości ok. 998,2 kg/m3

Silnik MGE z wbudowaną przetwornicą i ochrona IP55

Zastosowano asynchroniczny silnik elektryczny montowany na stopach, chłodzony wentylatorem, typ 160LB, 4 bieguny, moc znamionowa P2 15 kW. Klasa efektywności IE3 i sprawność przy pełnym obciążeniu 92,1 % obniżają pobór energii przy długotrwałej pracy. Współczynnik mocy cos fi 0,90-0,85 przy napięciu 3 x 380-480 V i prądzie znamionowym 30,0-25,4 A.

Silnik pracuje z częstotliwością podstawową 50 Hz, klasa izolacji F, ochrona IP55. Wbudowana przetwornica częstotliwości umożliwia płynną regulację prędkości i utrzymanie zadanych parametrów przez regulator PI, bez zewnętrznego czujnika ciśnienia. Masa netto zespołu wynosi 427 kg, masa brutto 454 kg, objętość transportowa 0,801 m3.
