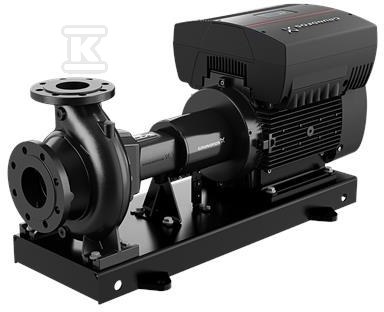

Pompa znormalizowana niesamozasysająca jednostopniowa NKE 125-200/226 EUPA2F2AE-SBQQE 98973387

Pompa znormalizowana do ciągłej regulacji wydajności w instalacjach przemysłowych i wodociągowych

Niesamozasysająca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według EN 733. Przeznaczona jest do tłoczenia wody w zakresie temperatur od -25 °C do 120 °C, z gęstością odniesienia 998,2 kg/m3 przy temperaturze pracy 20 °C. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem pozwalają na montaż w typowych układach rurociągowych, a wspólna rama podstawy z silnikiem upraszcza instalację i wyrównuje obciążenia.

Regulacja odbywa się bez dodatkowych armatur dzięki wbudowanemu układowi częstotliwościowemu i regulatorowi PI umieszczonym w skrzynce zaciskowej silnika. Umożliwia to ciągłą zmianę prędkości obrotowej w zakresie 240-1750 obr/min i dopasowanie wydajności do aktualnego zapotrzebowania. Układ sterowania jest wbudowany, bez czujnika ciśnienia. Tolerancja krzywej zgodna z ISO9906:2012 3B2 zapewnia powtarzalność osiągów.

Konstrukcja back-pull-out i materiały odporne na pracę z wodą

Pompa wykonana jest w konstrukcji back-pull-out, co oznacza możliwość zdjęcia sprzęgła, korpusu łożyskowego i wirnika bez demontażu silnika, korpusu pompy ani rurociągów. To skraca przestoje serwisowe i ogranicza prace przy instalacji.

Kołnierze typu PN 16 o wymiarach według EN 1092-2, przyłącze wlotowe DN 150 i wylotowe DN 125 w standardzie DIN, pozwalają na bezpośrednie połączenie z instalacją przemysłową. Maksymalne ciśnienie pracy wynosi 16 bar, a zakres temperatury otoczenia to -20 °C do 40 °C.

Uszczelnienie wału typu BQQE, pojedyncze, nieodciążone z mieszkiem gumowym zgodne z DIN EN 12756. Wirnik o rzeczywistej średnicy 226 mm przy nominalnej 200 mm, wykonany z żeliwa szarego EN-GJL-200, ASTM class 30. Korpus pompy z żeliwa szarego EN-GJL-250, ASTM class 35, z wewnętrzną powłoką CED. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Pierścień prowadzący z mosiądzu. Konstrukcja łożysk standardowa, typ sprzęgła elastycznego z dystansem, rama podstawy EN/ISO kod 7.

Sterowanie z wbudowanym falownikiem i zakres pracy hydraulicznej

Silnik elektryczny montowany na stopach, chłodzony wentylatorem, zamontowany na wspólnej ramie z pompą. Wbudowany falownik umożliwia płynną regulację prędkości i utrzymanie zadanej charakterystyki pracy bez dodatkowych zaworów dławiącego.

Dane hydrauliczne oparte o prędkość 1460 obr/min:

• przepływ znamionowy ok. 271,7 m3/h
• wysokość podnoszenia ok. 13,18 m

Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza efektywność energetyczną w klasie normatywnej dla pomp znormalizowanych. Pompa przeznaczona jest do pracy z wodą, bez konieczności grouting.

Dane elektryczne i warunki instalacji

Silnik typu 160LB, asynchroniczny, 4-biegunowy, klasa izolacji F, stopień ochrony IP55. Napięcie nominalne 3 x 380-480 V, częstotliwość podstawowa 50 Hz. Nominalna moc silnika P2 15 kW przy prądzie znamionowym 30,0-25,4 A i współczynniku mocy cos ? 0,90-0,85. Sprawność silnika przy pełnym obciążeniu 92,1 %, klasa efektywności IE3.

Masa netto ok. 415 kg, masa brutto ok. 442 kg, objętość wysyłkowa 0,801 m3. Standard połączeń rurowych EN 1092-2, ciśnienie znamionowe do podłączenia PN 16.
